Как снять датчик парктроника с бампера и поменять задний сенсор на новый

Как вытащить парктроник из бампера машины

Соединение блока управления с сенсором проходит через водонепроницаемый разъем. Он находится под бампером, поэтому на него часто попадает влага, грязь и камни. Заводская изоляция в таких условиях быстро изнашивается, из-за чего со временем случается поломка датчиков.

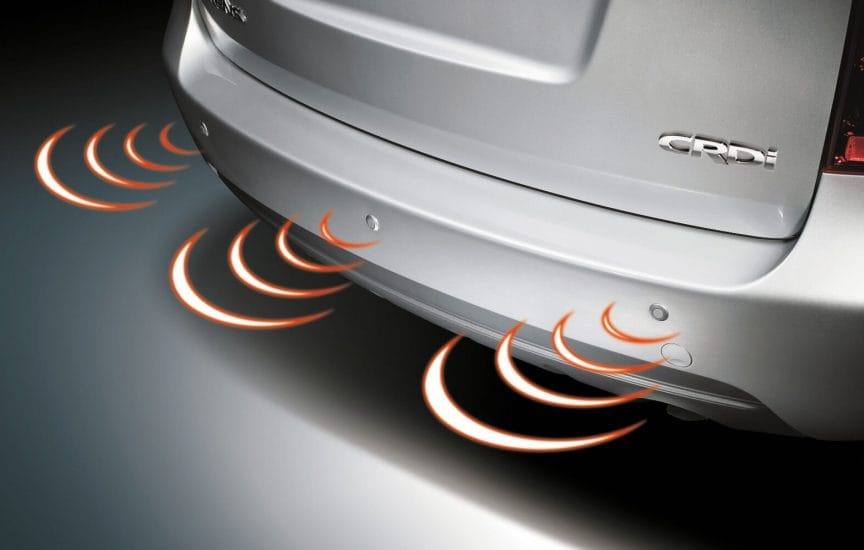

Парковочный радар помогает производить маневры при парковке, но установить и вытащить парктроник из бампера машины совсем непросто. Датчики часто ломаются и нуждаются в замене. Чтобы избежать неприятностей, полезно знать, как вытащить парктроник из бампера машины своими силами.

Для чего может понадобиться снимать датчик парктроника

Самая частая причина, по которой приходится демонтировать парктроник – это его поломка. К неисправностям приводят нюансы конструкции.

Соединение блока управления с сенсором проходит через водонепроницаемый разъем. Он находится под бампером, поэтому на него часто попадает влага, грязь и камни. Заводская изоляция в таких условиях быстро изнашивается, из-за чего со временем случается поломка датчиков.

К другим причинам неисправности парктроника относятся:

  • заводской брак;
  • неправильная установка;
  • проблемы с проводами;
  • поломка блока управления.

Как снять парктроник

В таком случае требуется вытащить парктроник из бампера машины, чтобы заменить его на новый или попытаться отремонтировать.

Как снять бампер с машины

У разных моделей автомобилей есть свои особенности в креплении буферов кузова. Из-за этих нюансов процесс снятия может отличаться, но незначительно.

Для удобства лучше поставить автомобиль на ровную поверхность с хорошим освещением. Чтобы открыть бампер у машины, понадобится крестообразная и плоская отвертка, а также торцовый ключ на 10 мм. На снятие уходит в среднем 30 минут.

Первым делом нужно снять защитные пластиковые заглушки. Главное — не потерять мелкие детали при демонтаже, их нужно установить на место после завершения работ.

Передний

Прежде чем снять бампер с машины, требуется открыть капот и обесточить авто, чтобы предотвратить замыкание. Это особенно важно при наличии противотуманных фар.

  1. Нужно отсоединить решетку радиатора, вытащив клипсы.
  2. Снять нижние болты, начиная с середины.
  3. Открутить саморезы по бокам.
  4. Приступить к верхним болтам.
  5. Если имеются зажимы, их нужно разжать. В зависимости от конструкции это делается либо подниманием крючков, либо при помощи отвертки.
  6. Потянуть бампер на себя. Делать это следует осторожно, чтобы не сломать защелки.

Если деталь не отсоединяется, значит при демонтаже были пропущены крепления. Можно еще раз внимательно изучить места прилегания.

Задний

Заднюю часть снимать проще, чем переднюю. Она крепится на меньшее количество винтов. Прежде чем приступить к демонтажу, нужно получить доступ к креплениям.

В седане достаточно вынуть коврик из багажного отделения, а в универсале потребуется снять обшивку задней двери. При необходимости отодвинуть боковую обшивку, сняв ее с фиксаторов, чтобы открыть бампер у машины было проще.

  1. Снять фары.
  2. Выкрутить болты нижнего крепления, а затем боковые винты.
  3. Открутить все саморезы на подкрылках.
  4. Извлечь верхние крепления.

Отсоединяем датчик на бампере автомобиля

Датчик парктроника находится на бампере автомобиля, поэтому главная трудность заключается в демонтаже последнего. После этого этапа приступают непосредственно к сенсору. Для этого необходимо:

  1. Снять стопорное кольцо.
  2. Отжать пружинные защелки.
  3. Протолкнуть датчик внутрь.

Датчики парковочного радара

В некоторых моделях вытащить парктроник из бампера машины можно наружу. Это получится сделать без демонтажа деталей кузова. В этом случае парктроник крепится в гнезде при помощи пластиковой втулки без защелок. Чтобы достать датчик, понадобится пластиковая карта или другой твердый плоский предмет. Поддев корпус, его извлекают из гнезда.

Затем нужно потянуть за шнур и вытащить парктроник из бампера машины. Делать это следует осторожно, чтобы не порвать провода. Если устройство устанавливали в автосервисе, шнур могли закрепить при помощи хомутов к корпусу машины. В этом случае, чтобы достать сенсор, придется снимать бампер.

Демонтировать парктроник достаточно просто, сделать это можно собственными руками без помощи специалистов. Самый сложный этап — снятие бампера, он занимает много времени и требует внимательности, чтобы найти и открутить все крепежи. Сам датчик держится в гнезде благодаря пластиковой втулке, поэтому доставать его достаточно просто.

Датчик парктроника — установка и замена своими руками

Парктроники уже давно стали хорошими помощниками для неопытных водителей. Суть их действия заключается в том, что они предупреждают водителя об оставшемся расстоянии до автомобиля сзади, во время выполнения парковки. Это очень удобное устройство, которое поможет водителям, не умеющим «чувствовать габариты» своего автомобиля. Сегодня мы узнаем, как установить датчик парктроника, снять и заменить.

Как установить датчики парктроника

В первую очередь, необходимо приобрести соответствующий комплект. Он состоит из самих датчиков, проводки, блока управления парктрониками, дисплея-сигнализатора и сверла. Сверло необходимо для сверления отверстий в заднем бампере, внутри которых будет выполняться крепление датчиков.

  • Демонтируйте бампер с автомобиля и разметьте на нем места сверления отверстий. Они должны быть на одинаковом расстоянии друг от друга и занимать бампер по всей длине. Угол изгиба позволяет произвести установку датчиков немного наискось. Таким образом, датчики будут реагировать и на угловое приближение автомобиля к каким либо объектам.
  • После разметки бампера просверлите его с помощью дрели. Стоит отметить, что сверло, поставляемое в комплекте, обладает не лучшим качеством, поэтому не торопитесь. Перед каждым новым отверстием очищайте сверло для лучшей эффективности сверления, иначе можно испортить бампер.
  • Теперь установите датчики проводкой во внутреннюю часть и зафиксируйте. В комплекте с датчиками будут специальные крепящие устройства. Далее поставьте бампер на автомобиль и протяните проводку в багажник. Под обшивкой закрепите блок и подключите к нему все провода датчиков. «Плюсовой» провод блока соедините с клеммой лампы заднего хода, а «минус» к корпусу автомобиля.
  • На торпеде установите сигнализатор включения и протяните провода под ковролином салона к блоку парктроника. Для проверки работоспособности включите зажигание и заднюю скорость. Сигнализатор должен сработать, если к датчикам приложить какую-либо доску.

Видео — Как проверить датчик парктроника мультиметром

Как снять и заменить датчик парковки?

Снятие и замена датчика выполняется в случае его неисправности, которая проявляется, отсутствием реакции сигнализатора при приближении к датчику.

Для замены датчика необходимо приобрести новый исправный элемент той же фирмы и производителя. Главная проблема заключается в том, что основным поставщиком таких устройств является США, поэтому, вам наверняка придется заказывать такой датчик за океаном.

Теперь подлезьте под бампер автомобиля и отсоедините клеммы с проводами от старого датчика.

Если датчик идет вместе с проводкой, то эти клеммы нужно отсоединить от блока уже под обшивкой багажника. После этого, вынимается сам датчик, а на его место устанавливается исправный. В некоторых случаях, как, например, на Lada Priora, наверняка придется снимать задний бампер, иначе доступ к датчику будет немного затруднен.

Вот так выполняется снятие и замена датчика парковки. Как видите, это совсем не трудно.

Как снять датчик парктроника с бампера

Парковочный радар необходим для безопасного маневрирования при парковке. Из-за неправильно поставленных автомобилей или любых других препятствий, даже у опытного водителя могут возникнуть проблемы. В таком случае поможет парковочный радар.

Поломка парктроника — распространённая проблема. Чтобы её решить — демонтируйте поломанный датчик и установите новый. Как снять датчик парктроника с бампера подробно разберём в этой статье.

В каком случае нужно снимать датчик парктроника

Сенсор и блок управления соединяются через водозащищённый разъём, который находится под бампером. В это место забрасывается грязь, камни и вода. Со временем изоляция разрушается, а датчик выходит из строя. Нужно его снять и установить на его место новый.

Отсоединение проводов

Чтобы демонтировать датчик парктроника, первым делом нужно отсоединить провода. Только после этого его легко можно снять с посадочного места.

Если сенсор находится на внешней стороне — провода без проблем вытаскиваются через разъём. В противном случае придётся снимать бампер. Есть исключение, о котором поговорим дальше.

Местонахождение сенсора зависит от марки автомобиля. Например: во всех машинах компании Citroën они располагаются с внешней стороны.

Исключение! Если в комплекте с новым парктроником идут все необходимые провода — смело обрезайте нерабочий сенсор. Новый можно провести второй линией. Так вы сэкономите время, потому что бампер снимать не придётся.

Вариант, который предполагает замену проводов, имеет один существенный минус — это большие затраты времени, если нужно менять больше одного элемента. Время работы увеличится, потому что придётся определять «фишки» сенсора на блоке управления.

Демонтаж

Демонтаж бампера — главная сложность при снятии сенсора, который крепится защёлками. Ключевые шаги, которые нужно совершить, чтобы его достать:

  1. Удалить стопорное кольцо, которое находится снаружи.
  2. Отжать защёлки в виде пружин.
  3. Толкнуть парктроник внутрь.

Чтобы установить новый датчик парктроника — выполняйте перечисленные действия в обратном порядке.

Как уже говорилось выше, если парковочный датчик выталкивается наружу — снимать бампер ненужно. Достаточно чем-нибудь тонким (например, визиткой) поддеть корпус датчика, чтобы достать его из посадочного места. Защёлок там не будет, потому что при такой конструкции используют втулку из пластика или эластичные упоры, которые надёжно фиксируют устройство.

Мастера в СТО часто закрепляют жгут хомутами к корпусу. Если датчик неродной, и он менялся на СТО или в автосервисе — лучше не рисковать и снять бампер. В противном случае можно оборвать провода и добавить себе работы.

Замените сломанный датчик парктроника, особенно если вы неопытный водитель. Эта мелочь может стоить вам денег, а главное — нервов. Не пожалейте времени!

Интересные статьи

Подключение парктроника отличается своими особенностями и может представлять достаточно сложную процедуру. У автовладельцев нередко также возникает вопрос, как отключить передние парктроники. Мы рассмотрим основные нюансы, возникающие при их установке и подключении.

Как снять задний парктроник

Сегодня поменял задний центральный датчик парковки так как у меня он выдавал ошибку при включении задней передачи, издавал пять сигналов и высвечивал препятствие по центру которого не было.
Поменять задний центральный датчик который находится с правой стороны ближе к выхлопной трубе можно ни чего не снимая так как там есть большой проём для этого нужно:
1) залезть под автомобиль
2) просунуть руку за бампер
3) аккуратно нажав на фиксатор отсоединить штекер датчика от провода
4) сдвинув в левую сторону фиксатор вынуть полностью датчик с клыком
5) аккуратно выдавить из внутренней части клыка сам датчик
6) собрать всё в обратном порядке

А для того чтобы поменять задний центральный датчик с левой стороны нужно как минимум снять нижнюю заднюю пластиковую защиту от грязи. Чтобы снять защиту понадобится крестовая отвертка трубчатый ключ на 10 и плоская отвёртка либо съемник для пистонов а дальше всё также как и с правым.

Но так как даже после снятия задней пластиковой защиты проёмы очень узкие не все смогут нормально подобраться к датчикам и чтобы всё сделать аккуратно можно далее снять бампер тем более что он снимается очень легко и понадобятся только те же самые инструменты крестовая отвертка и ключ на 10.
Снятие бампера:
1) снимаем заднюю пластиковую защиту от грязи (болт на 10 — 3 шт., пистон — 3 шт., шуруп — 5 шт)
2) откручиваем брызговики (шуруп — 6 шт)
3) откручиваем бампер (болт на 10 — 2 шт., шуруп — 2 шт)
4) аккуратно сдергиваем на себя с фиксаторов бампер (расположение фиксатора на фото)
5) отсоединяем провод с левой стороны (фишка возле заднего крайнего левого датчика)

Автомобильный парковочный радар служит для помощи водителю при парковке в стесненных условиях. Часто при выезде со стоянки без посторонней помощи не обойтись из-за небрежно поставленных машин. В таких ситуациях выручает парктроник. На большинстве моделей автомобилей устанавливают штатные устройства. Некоторые автолюбители монтируют их самостоятельно. Со временем сенсоры по тем или иным причинам выходят из строя. В этом случае необходимо снять датчик парктроника с бампера и заменить на работоспособный.

Когда необходим демонтаж

Соединение сенсора с блоком управления осуществляется посредством водозащищенного разъема, расположенного под бампером. Во время езды в слякоть, грязь из под колес забрасывается в ниши днища, в том числе на разъемы и элементы крепления датчиков. Это приводит к разрушению изоляции и к выходу оборудования из строя. Иногда в комплекте бывают дефектные сенсоры, и при самостоятельном монтаже парковочной системы некоторые водители устанавливают их на место, не удостоверившись в работоспособности элементов.

Многие автолюбители меняют ранее смонтированные радары на более современные, с расширенными функциями. В этом случае подлежат замене не только датчики, но и блоки управления. Часто автовладельцы проводят установку самостоятельно, т.к. для некоторых моделей даже не нужно демонтировать бампер.

Отсоединение проводов

Для того чтобы поменять парктроник, необходимо снять его с посадочного места и отсоединить провода. В некоторых марках автомобилей (например, Citroen) сенсор с внешней стороны, и вместе с ним вытаскивают жгут проводов. На расстоянии 20 см от датчика находится разъем, которым последний подключается к блоку. В других моделях, чтобы отсоединить устройство, необходимо демонтировать бампер. Если новые элементы идут в комплекте с монтажными проводами, то неработоспособный сенсор можно обрезать, а подключение к блоку провести новой линией.

Этот вариант более простой, и на ремонт будет затрачено меньше времени. Однако если надо менять больше 1 элемента, то работа может затянуться из-за определения расположения фишек сенсоров на блоке.

Если блок управления парктроником находится в багажнике, то чаще всего проводят разделку жгута, а провода дефектного датчика отсоединяют от блока.

Соединительную линию нового сенсора укладывают в общую трассу и изолируют. В связи с тем, что парковочные устройства подключают по очереди, отпадает необходимость в поиске места расположения фишек.

Снятие датчика

Основной трудностью при замене сенсора является демонтаж кузовных деталей. Датчики крепятся в них с помощью защелок. Чтобы снять парктроник заднего бампера, необходимо удалить наружное стопорное кольцо, отжать пружинные защелки и протолкнуть его внутрь. Работоспособный датчик устанавливается в обратном порядке.

Если у автомобиля сенсор извлекается наружу, то снимать детали кузова нет необходимости. Для этого при помощи пластиковой карты или лопатки нужно поддеть корпус датчика и достать его из гнезда. В этом случае для крепления устройства защелки не используются, а уплотнение осуществляется за счет пластиковой втулки. Для замены детали надо вытащить наружу часть шнура с разъемом и отсоединить деталь.

Если датчик менялся в автосервисе, мастера могли закрепить жгут хомутами к элементам корпуса. Тогда для снятия парктроника необходимо демонтировать бампер, иначе при извлечении провода можно оборвать и тем самым добавить работы.

Для того чтобы датчик работал исправно, нужно следить за чистотой мест установки сенсоров и не оставлять наледь на них. Парктроники надо регулярно протирать сухой ветошью. Простые действия по уходу избавят от проблем по замене неисправных устройств.

Парктроники уже давно стали хорошими помощниками для неопытных водителей. Суть их действия заключается в том, что они предупреждают водителя об оставшемся расстоянии до автомобиля сзади, во время выполнения парковки. Это очень удобное устройство, которое поможет водителям, не умеющим «чувствовать габариты» своего автомобиля. Сегодня мы узнаем, как установить датчик парктроника, снять и заменить.

Как установить датчики парктроника

В первую очередь, необходимо приобрести соответствующий комплект. Он состоит из самих датчиков, проводки, блока управления парктрониками, дисплея-сигнализатора и сверла. Сверло необходимо для сверления отверстий в заднем бампере, внутри которых будет выполняться крепление датчиков.

  • Демонтируйте бампер с автомобиля и разметьте на нем места сверления отверстий. Они должны быть на одинаковом расстоянии друг от друга и занимать бампер по всей длине. Угол изгиба позволяет произвести установку датчиков немного наискось. Таким образом, датчики будут реагировать и на угловое приближение автомобиля к каким либо объектам.
  • После разметки бампера просверлите его с помощью дрели. Стоит отметить, что сверло, поставляемое в комплекте, обладает не лучшим качеством, поэтому не торопитесь. Перед каждым новым отверстием очищайте сверло для лучшей эффективности сверления, иначе можно испортить бампер.
  • Теперь установите датчики проводкой во внутреннюю часть и зафиксируйте. В комплекте с датчиками будут специальные крепящие устройства. Далее поставьте бампер на автомобиль и протяните проводку в багажник. Под обшивкой закрепите блок и подключите к нему все провода датчиков. «Плюсовой» провод блока соедините с клеммой лампы заднего хода, а «минус» к корпусу автомобиля.
  • На торпеде установите сигнализатор включения и протяните провода под ковролином салона к блоку парктроника. Для проверки работоспособности включите зажигание и заднюю скорость. Сигнализатор должен сработать, если к датчикам приложить какую-либо доску.

Видео — Как проверить датчик парктроника мультиметром

Как снять и заменить датчик парковки?

Снятие и замена датчика выполняется в случае его неисправности, которая проявляется, отсутствием реакции сигнализатора при приближении к датчику.

Для замены датчика необходимо приобрести новый исправный элемент той же фирмы и производителя. Главная проблема заключается в том, что основным поставщиком таких устройств является США, поэтому, вам наверняка придется заказывать такой датчик за океаном.

Теперь подлезьте под бампер автомобиля и отсоедините клеммы с проводами от старого датчика.

Если датчик идет вместе с проводкой, то эти клеммы нужно отсоединить от блока уже под обшивкой багажника. После этого, вынимается сам датчик, а на его место устанавливается исправный. В некоторых случаях, как, например, на Lada Priora, наверняка придется снимать задний бампер, иначе доступ к датчику будет немного затруднен.

Вот так выполняется снятие и замена датчика парковки. Как видите, это совсем не трудно.

Ремонт и замена датчика парковки от А до Я

Если еще недавно парктроник считался роскошью, то в условиях большого города, где найти парковочное место довольно сложно, он стал необходимостью. Если не работает парктроник, то для тех, кто привык им пользоваться, это настоящая проблема. В статье рассматриваются основные неисправности устройства, способы проверки датчика, дается инструкция, как отключить, снять и заменить прибор на своем автомобиле.

Распространенные неисправности парктроника и его составляющих: причины и признаки

Парктроник – спасение, если для парковки очень мало места. Его датчики подают предупреждающие сигналы водителю, если возникает препятствие в виде ограждения или другого транспортного средства. Чем ближе препятствие, тем сильнее сигнал.

Монитор радара парковки

Автолюбители быстро привыкают доверять прибору, сигнализирующему об опасности. Но если парктроник не прекращает пищать, даже если нет препятствия, то парковаться сложно, и требуется срочный ремонт устройства.

Прежде чем разбирается, почему не работает парктроник, нужно знать принцип его работы. Он обнаруживает препятствия с помощью датчиков, посылающих ультразвуковые волны в разные стороны от автомобиля. Ударяясь о препятствия, волны возвращаются в виде эха, а ЭБУ и динамик предупреждает водителя об опасности.

Если глючит парктроник, то наиболее распространенной причиной является неисправность какого-то сенсора.

Все неисправности можно условно разделить на три группы:

  • поломка сенсоров либо их загрязнение;
  • неисправный ЭБУ;
  • повреждения проводки.

Способы диагностики датчика парковки

Если парктроник установлен с завода, то на панели приборов загорится индикатор, сигнализирующий о неисправности датчика. Возникает вопрос, как проверить парктроник, если индикатора нет. Признаком сломавшегося датчика парковки будет либо постоянный писк, либо его отсутствие при приближении к препятствию. Чтобы выяснить, почему не работает парковочный радар, нужно выполнить диагностику его составляющих.

Акустическая парковочная система

Прибор состоит из:

  1. Блока управления, благодаря которому осуществляется работа всей акустической парковочной системы. Его можно проверить с помощью омметра, приложив клеммы прибора к выходам. При неисправности ЭБУ тестер ничего не покажет.
  2. Устройств индикации: экрана и звуковой сигнализации. Они не часто ломаются, так как находятся в салоне и редко повреждаются.
  3. Датчики и металлизированные пластины. Благодаря им обнаруживаются препятствия. Они устанавливаются на переднем и заднем бампере. Это позволяет контролировать пространство как сзади автомобиля, так и спереди.

Сенсоры более всего подвержены повреждениям, так как на них попадают камни, грязь, вода и снег (автор видео — СТО ГаражокЬ).

Особенности ремонта парктроника

Если постоянно пищит парктроник, то возможны следующие причины:

  1. Загрязнились сенсоры. В этом случае их нужно осмотреть и почистить.
  2. Если чистка не помогла, возможно, что проблема в проводке. В этом случае нужно прозвонить проводку и устранить обрывы, если они будут найдены.
  3. Бывает, что устройство пищит на морозе. Причиной этого является вода, которая попала внутрь устройства и замерзла. Выход из этой ситуации – сушка сенсоров.
  4. Последней причиной, почему непрерывно пищит парковочное устройство, может быть неправильно настроенная чувствительность датчиков. Они неправильно оценивают расстояние до препятствия и потому постоянно пищат. Выход простой – настроить правильно чувствительность.

Если парковочный радар перестал работать, то следует сначала понять, какой датчик не реагирует на препятствие. Неисправный прибор следует заменить.

Задние парковочные сенсоры

Если все сенсоры исправны, а прибор не пищит, следует попробовать увеличить чувствительность.

Самой дорогой и неприятной неисправностью является поломка ЭБУ. Новый блок управления, как и ремонт, — дорогое удовольствие.

Инструкция по демонтажу и замене устройства

Необходимость в замене сенсора возникает, если в него попал камень. Даже маленький камушек может разбить зеркало прибора. В этом случае его нельзя восстановить. Выход один – замена исправным устройством.

Замена сенсора на автосервисе в большинстве случаев обходится очень дорого, поэтому проще купить новый прибор и выполнить ремонт парктроника своими руками.

Важно, выбирая сенсор, подбирать такой, чтобы он точно подходил по размерам и характеристикам.

Процедура замены проста. Перед тем, как снять датчик, нужно отключить от него провода. После отключения питания можно снимать старое устройство. Затем нужно взять новый сенсор, присоединить провода и закрепить его на внутренней стороне бампера.

Возможно, что старый и новый прибор будет отличаться цветом. Их конструкция допускает нанесение небольшого количества краски. Поэтому их можно покрасить в любой подходящий цвет. Перед покраской поверхность следует обезжирить, чтобы краска дольше продержалась.

Цена вопроса

Видео «Парктроник : что это и как работает»

В этом видео рассказывается о парктронике: что он собой представляет и как работает (автор ролика – Михаил Автоинструктор).

Как снять датчик парктроника с бампера и поменять задний сенсор на новый

  1. Когда необходим демонтаж
  2. Отсоединение проводов
  3. Снятие датчика

Автомобильный парковочный радар служит для помощи водителю при парковке в стесненных условиях. Часто при выезде со стоянки без посторонней помощи не обойтись из-за небрежно поставленных машин. В таких ситуациях выручает парктроник. На большинстве моделей автомобилей устанавливают штатные устройства. Некоторые автолюбители монтируют их самостоятельно. Со временем сенсоры по тем или иным причинам выходят из строя. В этом случае необходимо снять датчик парктроника с бампера и заменить на работоспособный.

Когда необходим демонтаж

Соединение сенсора с блоком управления осуществляется посредством водозащищенного разъема, расположенного под бампером. Во время езды в слякоть, грязь из под колес забрасывается в ниши днища, в том числе на разъемы и элементы крепления датчиков. Это приводит к разрушению изоляции и к выходу оборудования из строя. Иногда в комплекте бывают дефектные сенсоры, и при самостоятельном монтаже парковочной системы некоторые водители устанавливают их на место, не удостоверившись в работоспособности элементов.

Многие автолюбители меняют ранее смонтированные радары на более современные, с расширенными функциями. В этом случае подлежат замене не только датчики, но и блоки управления. Часто автовладельцы проводят установку самостоятельно, т.к. для некоторых моделей даже не нужно демонтировать бампер.

Отсоединение проводов

Для того чтобы поменять парктроник, необходимо снять его с посадочного места и отсоединить провода. В некоторых марках автомобилей (например, Citroen) сенсор с внешней стороны, и вместе с ним вытаскивают жгут проводов. На расстоянии 20 см от датчика находится разъем, которым последний подключается к блоку. В других моделях, чтобы отсоединить устройство, необходимо демонтировать бампер. Если новые элементы идут в комплекте с монтажными проводами, то неработоспособный сенсор можно обрезать, а подключение к блоку провести новой линией.

Этот вариант более простой, и на ремонт будет затрачено меньше времени. Однако если надо менять больше 1 элемента, то работа может затянуться из-за определения расположения фишек сенсоров на блоке.

Если блок управления парктроником находится в багажнике, то чаще всего проводят разделку жгута, а провода дефектного датчика отсоединяют от блока.

Соединительную линию нового сенсора укладывают в общую трассу и изолируют. В связи с тем, что парковочные устройства подключают по очереди, отпадает необходимость в поиске места расположения фишек.

Снятие датчика

Основной трудностью при замене сенсора является демонтаж кузовных деталей. Датчики крепятся в них с помощью защелок. Чтобы снять парктроник заднего бампера, необходимо удалить наружное стопорное кольцо, отжать пружинные защелки и протолкнуть его внутрь. Работоспособный датчик устанавливается в обратном порядке.

Если у автомобиля сенсор извлекается наружу, то снимать детали кузова нет необходимости. Для этого при помощи пластиковой карты или лопатки нужно поддеть корпус датчика и достать его из гнезда. В этом случае для крепления устройства защелки не используются, а уплотнение осуществляется за счет пластиковой втулки. Для замены детали надо вытащить наружу часть шнура с разъемом и отсоединить деталь.

Если датчик менялся в автосервисе, мастера могли закрепить жгут хомутами к элементам корпуса. Тогда для снятия парктроника необходимо демонтировать бампер, иначе при извлечении провода можно оборвать и тем самым добавить работы.

Для того чтобы датчик работал исправно, нужно следить за чистотой мест установки сенсоров и не оставлять наледь на них. Парктроники надо регулярно протирать сухой ветошью. Простые действия по уходу избавят от проблем по замене неисправных устройств.

Диагностика неисправностей и замена парктроника Toyota Camry 40

Парктроник – это система датчиков, устанавливаемая на автомобилях для помощи при парковке и осуществлении маневров. Она информирует водителя о приближающемся препятствии звуковым сигналом и световым индикатором.

Чтобы разобраться, что именно из всей системы вышло из строя, нужно понимать принцип работы парктроника. Он работает таким образом: вмонтированные в бампер сонары излучают УЗ-сигналы, которые отражает препятствие. Сигнал возвращается на сенсор, а от него передаются блоку управления. Он вычисляет расстояние по разнице между временем отправления и возвращения сигнала.

Особенности работы парктроника на Камри 40

Основное отличие оригинальных датчиков, установленных с завода – точность показаний и долгий срок службы. Toyota Camry в 40-м кузове в различных комплектациях оснащается парковочной системой с разным количеством сенсоров:

  • с 2-мя датчиками, которые располагаются в заднем бампере;
  • с 4-мя датчиками, парно установленными в передний и задний бампер;
  • с 6-ю датчиками, из которых 2-а вмонтированы в передний бампер, а 4-е расположены по бокам и по центру заднего бампера.

Важно иметь в виду, что чувствительность у передних и боковых датчиков отличается от задних, поэтому они не взаимозаменяемые. Задние реагируют на препятствия, находящиеся на расстоянии менее 2-х метров, тогда как передние сигналят уже на 5-ти метровой дистанции. При скорости автомобиля более 5 кмч вся система автоматически отключается.

Не работает парктроник на Камри 40: признаки и диагностика

Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.

Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.

Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:

  • датчики;
  • блок управления;
  • панель индикации.

Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.

Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:

  • двойной сигнал — неисправны датчики передний левый или задний правый;
  • тройной сигнал — поломка кроется в паре передний справа или задний слева;
  • четверной сигнал говорит о выходе из строя обоих датчиков в одной из диагоналей или сразу всех четырех датчиков.

Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.

Замена датчиков парктроника на Тойоте Камри 40

Определив причину неисправности, перед началом ремонта нужно подготовить новые запчасти.

НаименованиеПроизводительНомер запчастиЦена,руб.
Датчик парковки переднийTOYOTA89341-48010-A36500
Датчик парковки задний левыйTOYOTA89341-48010-B26600
Датчик системы помощи при парковкеTOYOTA89341-48010-B311000
Датчик парковки заднийTOYOTA89341-48010-C26500
Датчик ультразвуковойTOYOTA89341-48010-E210000
Sencor, ultrasonic. dk. blue mc.TOYOTA89341-48010-J25000
Аналог – датчик парковки универсальныйCGA11-SP2010-RA1750
Аналог – датчик парковки универсальныйSATST-89341-480101350
Датчик система помощи при парковкеVemoV70-72-02213700
Выключатель парктроникаTOYOTA84490-330202000
Разъем парковочного датчикаTOYOTA89343-300102500

Замена датчиков парктроника на Камри в этом кузове происходит без снятия бампера. Для того, чтобы снять неисправный датчик, достаточно поддеть его плоской отверткой и потянуть на себя. Отвертку желательно обернуть изолентой или чем-то другим, чтобы защитить бампер от царапин. Для отключения извлеченного датчика нужно выдернуть его из разъема.

Новый датчик подключается к разъему и устанавливается в посадочное место. Обязательно нужно проконтролировать, чтобы стрелки, изображенные на наклейке на корпусе сенсора, были расположены строго вертикально, а не параллельно земле. В случае установки в неправильном положении система будет постоянно издавать сигналы.

Как снять датчик парктроника с бампера и поменять задний сенсор на новый

Проблемы с парктроником — Vectra C Signum — Опель Клуб Первый Российский

Причиной этого является вода, которая попала внутрь устройства и замерзла. Выход из этой ситуации — сушка сенсоров. Последней причиной, почему непрерывно пищит парковочное устройство, может быть неправильно настроенная чувствительность датчиков.

Они неправильно оценивают расстояние до препятствия и потому постоянно пищат.

Проблема с парктроником. Vectra C.

Выход простой — настроить правильно чувствительность. Если парковочный радар перестал работать, то следует сначала понять, какой датчик не реагирует на препятствие. Неисправный прибор следует заменить.

Задние парковочные сенсоры Если все сенсоры исправны, а прибор не пищит, следует попробовать увеличить чувствительность. Самой дорогой и неприятной неисправностью является поломка ЭБУ. Новый блок управления, как и ремонт, — дорогое удовольствие. Инструкция по демонтажу и замене устройства Необходимость в замене сенсора возникает, если в него попал камень.

Даже маленький камушек может разбить зеркало прибора. В этом случае его нельзя восстановить. Выход один — замена исправным устройством.

Замена сенсора на автосервисе в большинстве случаев обходится очень дорого, поэтому проще купить новый прибор и выполнить ремонт парктроника своими руками. Важно, выбирая сенсор, подбирать такой, чтобы он точно подходил по размерам и характеристикам. Процедура замены проста. Перед тем, как снять датчик, нужно отключить от него провода. После отключения питания можно снимать старое устройство. Затем опель вектра с не работает парктроник взять новый сенсор, присоединить провода и закрепить его на внутренней стороне бампера.

Возможно, что старый и новый прибор будет отличаться цветом.

Перестал работать парктроник: выявление причин неисправности и ремонт

Их конструкция допускает нанесение небольшого количества краски. Поэтому их можно покрасить в любой подходящий цвет. Перед покраской поверхность следует обезжирить, чтобы краска дольше продержалась. Цена вопроса 1.

Парковочный радар для переднего бампера цена от 8 руб. Парковочный радар для заднего бампера цена от 7 руб. Парктроник с камерой заднего вида цена от 22 руб. Вы пользуетесь опель вектра с не работает парктроник своем автомобиле парктроником? Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать.

Vectra Club Russia

Здесь стоит обратиться к специалистам. Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар.

Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар. Устройства индикации: Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.

Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий. В автомобиле их может быть опель вектра с не работает парктроник 2, 4, 6 или даже 8. Наиболее часто ставятся 4 опель вектра с не работает парктроник 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере.

Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой.

Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает опель вектра с не работает парктроник движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды.

Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода. Как определить, что не работает датчик парктроника?

Достаточно. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, опель вектра с не работает парктроник если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём. Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране.

Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику. Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя.

В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Клуб Suzuki Vitara

Форум клуба владельцев Suzuki Vitara.

  • Ссылки
  • Сообщения без ответов
  • Активные темы
  • Поиск
  • Наша команда

Парктроник

  • Версия для печати
  • Перейти на страницу:

Парктроник

  • Цитата

#1

Сообщение admin » 28 апр 2015, 21:06

Парктроник

  • Цитата

#2

Сообщение admin » 01 май 2015, 22:13

Парктроник

  • Цитата

#3

Сообщение admin » 01 май 2015, 22:20

Парктроник

  • Цитата

#4

Сообщение haller » 07 сен 2015, 21:52

Парктроник

  • Цитата

#5

Сообщение KoZaK » 28 дек 2015, 22:03

Парктроник

  • Цитата

#6

Сообщение Evil » 29 дек 2015, 11:43

Парктроник

  • Цитата

#7

Сообщение Dj-ikss » 29 дек 2015, 11:46

Парктроник

  • Цитата

#8

Сообщение Evil » 29 дек 2015, 11:58

Парктроник

  • Цитата

#9

Сообщение afor » 01 мар 2016, 01:48

Парктроник

  • Цитата

#10

Сообщение Gora » 01 мар 2016, 09:32

Парктроник

  • Цитата

#11

Сообщение haller » 01 мар 2016, 09:46

Парктроник

  • Цитата

#12

Сообщение afor » 01 мар 2016, 13:21

Парктроник

  • Цитата

#13

Сообщение Gora » 01 мар 2016, 13:50

Парктроник

  • Цитата

#14

Сообщение acid » 02 мар 2016, 12:35

Парктроник

  • Цитата

#15

Сообщение suzavod » 02 мар 2016, 13:12

Читать еще:  Обновленный Ford Mustang шестого поколения
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
