Монтажный блок ВАЗ 2110

Монтажный блок на ВАЗ 2110-11-12, ВАЗ 2123 Chevrolet Niva

чем у нас? Пришлите нам ссылку, мы посмотрим и предложим такую же, и возможно, более низкую, цену.

Введите ваш номер,

и мы вам перезвоним:

Каталожный номер: 2110-3722.010, 392.3722M

Применяемость: ВАЗ 2110, 2111, 2112, ВАЗ 2123 Chevrolet Niva

Производитель: АВАР, г. Псков

Внимание! Для данного товара обязательна предоплата

Передние электростеклоподъёмники форвард на ВАЗ 2110-2112, Лада Приора

Задние электростеклоподъёмники форвард на ВАЗ 2110, 2111, 2112, Лада Приора

Передние рычажные электростеклоподъёмники Катран на ВАЗ 2110-2112, Лада Приора

Электромеханический корректор фар ВАЗ 2110-11-12, Гранта

Электроусилитель руля для Лада Приора Калуга

Волговские сигналы для автомобилей ВАЗ

Вопросы и отзывы

Мне нужен блок предохранителей 8 клапанов на ва 2110, 1999года.

Не могу найти блок предохранителей на восьмиклапонную десятку. Номер блока 2110-3722.010-01 У вас случайно не завалялся?

машина какого года?

Добрый день! Мне нужен блок предохранителей на ВАЗ 21099 2006 г.в инжектор (переходная)
Какой именно из имеющихся на сайте мне подойдет?

какой номер на блоке

мне нужен монтажный блок Ваз2110 2001г 16 клапонов.если есть-цена

вот этот самый монтажник и есть

Здраствуйте у меня такой вопрос даный блок пойдёт на ваз 2110 которая 1999 года а то я один купил тока не здесь он работает но машина с ключа не разводица (не глохнит).

на завод машипы блок недолженвлиять. а так все одинаково

Добрый день!
Подскажите — подойдет-ли данный «Монтажный блок ВАЗ 2110-11-12» к авто ВАЗ 21100 97-го года ( 8-кл дв., карбюратор)?
И сколько будет стоить примерно его доставка в г. Курск по почте?

подойдет, примерно 330 руб пересылка

Доброго времени суток!Как долга будет идти до кемеровской области?Конкретно г.Тайга.

монтажный блок отсылаем только по предоплате. почтой идет от 10 дней до 2х недель

Монтажный блок ВАЗ-2110. Расположение предохранителей и реле

Основные реле и предохранители

Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

Расположение реле и предохранителей в монтажном блоке

Описание реле:

  • К1 – реле контроля исправности ламп;
  • К2 – реле очистителя ветрового стекла;
  • K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5– реле включения дальнего света фар;
  • К6 – дополнительное реле;
  • К7 – реле включения обогрева заднего стекла;
  • K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя.
Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель.

В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств (электро-стеклоподъемники, приводы замков и т.д.)

Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств.

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис. Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока.

Таблица цепей, защищенных плавкими предохранителями на ваз 2110

Номер предох- ранителяСила тока, АЦепи, которые защищает предохранитель
F15Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F27,5Левая фара (ближний свет)
F310Левая фара (дальний свет)
F410Правая противотуманная фара
F530Электродвигатели стеклоподъемников дверей
F615Переносная лампа
F720Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F820Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F920Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F1020Резервный
F115Лампы габаритного света правого борта
F127,5Правая фара (ближний свет)
F1310Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F1410Левая противотуманная фара
F1520Электрообогрев сидений. Блокировка замка багажника
F1610Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F177,5Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F1825Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F1910Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F207,5Лампы задних противотуманных фонарей

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110 :

Дополнительные предохранители:
1 – модуль зажигания, контроллер;
2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха;
3 – реле топливного насоса, топливный насос, форсунки.

Дополнительные реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей :

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов :

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера) :

К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
К2 – реле очистителя ветрового стекла;
К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
К4 – реле включения ближнего света фар;
К5 – реле включения дальнего света фар;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
К8 – резервное реле (на автомобилях семейства ВАЗ- 2110 не устанавливается).

Последние новости о Лада Веста Кросс

В наше время АвтоВАЗ производит автомобили совершенно другого уровня комфорта и надёжности, чего только стоит авто модельного ряда Лада Веста: современный внешний вид седана, разнообразие цветов кузова, многообразие вариантов комплектации, продуманный интерьер салона и современная электроника. Если за несколько лет к седану успели привыкнуть, то модель Лада Веста Кросс многие ожидают с нетерпением и отслеживают появление новой информации.

Shendys › Блог › Монтажный блок 2110

Кратко о монтажных блоках 2110

Во первых есть 7-ми релейные (без реле задних туманок К8 и без ножек у разъёмов сзади на него Ш2/1 и Ш2/3)

Во вторых есть 8-ми релейные (с реле К8)

Как располагаются реле и предохранители не важно, подключение одинаково (кроме реле К8)

В третьих есть и те, и те без резисторов возбуждения генератора (и ножки сзади Ш4/9) которые нужны если стоит старая приборка (а иначе генератор не будет давать заряд пока не газануть).

В четвёртых
А: есть блоки без ножек на реле К1 исправности ламп,
Б: с ножками но соединёнными дорожками на самой плате (можно разобрать блок, их перерезать и поставить реле),
В: с ножками под реле. В этом случае стоит реле или вставные перемычки вместо него.
Ну это не важно.

На ВАЗ-2123 используется такой же блок (392.3722), только у него нижнее крепление длинее.
А на УАЗ-3160 (43.3722) ещё и по-другому подключена цепь задних противотуманок.

Схема блока 2110 (с резисторами и без реле К8)

Схема и распиновка блока 3160

Контакты блока на примере 2110

Реле:
К1 – реле контроля исправности ламп (или нет);
К2 – реле очистителя ветрового стекла;
К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
К4 – реле включения ближнего света фар;
К5 – реле включения дальнего света фар;
К6 – дополнительное реле (зажигания);
К7 – реле включения обогрева заднего стекла;
К8 – резервное реле (или туманок).

И дополнение:
нашёл в интернете инструкцию 2110, где пишут «В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей»

ИТОГО:
При замене блока смотрим:
— на нижнее крепление,
— нужно ли нам реле К8,
— идёт ли провод на Ш4/9 — нужна нам ли ножка на новом блоке или нет.

Дополнение от Serg1285:
На первых 2110 ставился ещё один тип монтажных блоков. Точно не помню, но помоему прибалтийского производства. Там внутри лавсановая плата была…редкое г…о

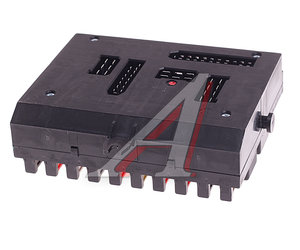

Блок монтажный ВАЗ-2110 АВАР

39.3722-01М

Характеристики: Блок монтажный ВАЗ-2110 АВАР

Сертификаты

Дополнительное описание

Блоки монтажные 39.3722

Номинальное напряжение, В -12

Количество предохранителей — 20

Количество электронных реле — 3

Количество электромеханических реле — 5

Степень защиты — IP4Х

Масса, кг — не более 0,9

Способ крепления — винт М5 и 2 спец.вилки

Подключение — штыревыми колодками 6,3 и 2,8 мм

Читать еще:  Самые качественные корейские автомобили в России

Технические условия — ТУ 37.469.026-97

Применяемость — Серия блоков 39 . 3722 имеют 4 модификации с различной комплектацией реле. Для коммутации и защиты электрических цепей, обеспечения надежности и ремонтопригодности, а так же для облегчения обслуживания системы электрооборудования.

Статьи о товаре

Блок монтажный ВАЗ: полный контроль над бортовой электросетью

Применяемость

МаркаМодельНаименование по автокаталогуЧертеж
ВАЗВАЗ-2123Блок монтажный в сбореЭлектрооборудование / Электрооборудование
ВАЗВАЗ-2110Блок монтажный в сбореЭлектрооборудование / Электрооборудование
ВАЗВАЗ-2110Блок монтажныйЭлектрооборудование / Электрооборудование
ВАЗВАЗ-2110Блок монтажныйЭлектрооборудование / Электрооборудование
ВАЗВАЗ-2110Блок монтажный в сбореЭлектрооборудование / Электрооборудование
ВАЗВАЗ-2110 (2007)Блок монтажныйЭлектрооборудование / Электрооборудование
ВАЗВАЗ-2110 (2007)Блок монтажный в сбореЭлектрооборудование / Электрооборудование
ChevroletChevrolet Niva 1.7Блок монтажный в сбореЭлектрооборудование / Электрооборудование

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Скачать прайс-листы

Чтобы скачать прайс-листы — вам необходимо авторизоваться.
Если вы впервые на сайте, заполните пожалуйста регистрационную форму.

Как заменить предохранители, реле и монтажный блок ВАЗ-2110

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается. Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (ВАЗ-2111, -2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели ВАЗ-2111, -2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ).

Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок».

Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. На автомобилях с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска находятся возле контроллера, под консолью панели приборов справа.

Схема соединений монтажного блока

Обозначение штекеров монтажного блока

При ремонте системы электрооборудования отсоединяйте клемму «-» аккумуляторной батареи (при выключенном двигателе).

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями ВАЗ-2110

№ предохранителя (номинальный ток). Защищаемые цепи

F1 (5 A) Лампы фонарей освещения номерного знака

Лампы освещения приборов

Контрольная лампа габаритного света

Лампа освещения багажника

Лампа габаритного света левого борта

F2 (7,5 A) Левая фара (ближний свет)

F3 (10 A) Левая фара (дальний свет)

F4 (10 A) Правая противотуманная фара

F5 (30 A) Электродвигатели стеклоподъемников дверей

F6 (15 A) Переносная лампа

F7 (20 A) Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

F8 (20 A) Элемент обогрева заднего стекла

F9 (20 A) Клапан рециркуляции

Очистители и омыватели ветрового заднего стекла и фар

Обмотка реле включения обогрева заднего стекла

F10 (20 A) Резервный

F11 (5 A) Лампы габаритного света правого борта

F12 (7,5 A) Правая фара (ближний свет)

F13 (10 A) Правая фара (дальний свет).

Контрольная лампа включения дальнего света фар

F14 (10 A) Левая противотуманная фара

F15 (20 A) Электрообогрев сидений

Блокировка замка багажника

F16 (10 A) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Контрольная лампа аварийной сигнализации

F17 (7,5 A) Лампа освещения салона

Лампа индивидуальной подсветки

Лампа подсветки выключателя зажигания

Часы (или маршрутный компьютер)

F18 (25 A) Лампа освещения вещевого ящика

F19 (10 A) Блокировка замков дверей

Реле контроля исправности ламп стоп- сигнала и габаритного света

Указатели поворота с контрольными лампами

Лампы света заднего хода

Обмотка возбуждения генератора

Блок индикации бортовой системы контроля

Часы (или маршрутный компьютер)

F20 (7,5 A) Лампы задних противотуманных огней

Снятие монтажного блока

Отсоединяем минусовой провод от аккумулятора.

1. Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз.

2. Крестообразной отверткой отворачиваем саморез крепления защелки

3. …и снимаем защелку.

4. Вынимаем блок из крышки и переворачиваем его.

5. Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок.

Заменить предохранители и реле можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.

6. Для замены предохранителей вынимаем щипцы

7. … …и снимаем ими предохранитель.

Устанавливаем монтажный блок в обратной последовательности.

Как использовать схему предохранителей на ВАЗ-2110 во время ремонта машины?

Схема предохранителей на ВАЗ-2110 – это поэтапно расписанная в картинках блок-схема, в которой отмечены все элементы электрооборудования машины, отвечающие за защиту автомобиля от возгорания при нестабильной работе одной из систем. В целом на автомобиле любой модели ВАЗ располагается поочередно 3 специальных блока, где закреплены предохранители и небольшое реле. Особенности их расположения указаны на схеме ниже.

Точное расположение каждого из блоков предохранителей в ВАЗ-2110

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Совет: очень часто один сгоревший клапан может привести к замене вакуумного усилителя на ВАЗ-2110. Именно поэтому важно проверять не только общее состояние предохранителя, но и взаимодействующих с ним частей, например, инжектора.

За что отвечает комплект реле с блоком предохранителей?

Схема расположения предохранителей и реле в основном монтажном блоке ВАЗ-2110

Приведенная выше схема описывает расположение основного комплекта реле и блока предохранителей. Здесь расположены следующие элементы:

  • К1 – это тип реле, отвечающий за контроль над исправностями комплекта лампочек;
  • К2 – данное комплектующее связано с работой передней пары дворников;
  • K3 – за этим обозначением кроется реле-прерыватель, которое регулирует работу повторителя и знака аварийной сигнализации машины;
  • К4 и К5 – пара реле для инжектора, которая отвечает за включение ближнего/дальнего света фар ВАЗ-2110;
  • К6 – дополнительный тип реле, необходимый для замены одного из сгоревших из основного блока;
  • К7 – этот элемент отвечает за включение функции обогрева на заднем стекле;
  • K8 – так же как и К6, является резервным реле.

Совет: если вы заметили основные признаки неисправности датчика кислорода, вам стоит в первую очередь посмотреть предохранители. Если в монтажном блоке все в порядке, тогда стоит обратиться за помощью в автосервис для проведения диагностики.

За что отвечает второй комплект блока предохранителей?

Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей. Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.

В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:

  • Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
  • По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
  • Устанавливаете новый предохранитель, используя резервный образец.

Совет: никогда не пытайтесь заменить плавкий предохранитель на специальные перемычки. В дальнейшем это приведет к выходу из работы тех устройств, которые закреплены за этим предохранителем.

Схема с обозначениями второго комплекта предохранителей в блоке

Все предохранители разделяются по взаимодействию с электрооборудованием следующим образом:

  • F1 (сила тока 5А) — предохранитель, отвечающий за комплекс ламп, которые освещают номерной знак, всю приборную доску, включающие габаритный свет и освещение в багажнике.
  • F2 (сила тока 7,5А) — элемент, регулирующий работу ближнего света на левой фаре.
  • F3, F4 (сила тока 10А) — отвечает за работу дальнего света в левой фаре и правой противотуманной фары соответственно.
  • F5 (с силой тока 30А) — отвечает за электродвигатель стеклоподъемников у передних и задних автомобильных дверей.
  • F6 (с силой тока 15А) — относится к работе переносной лампы.
  • F7 (с силой тока 20А) — регулирует работу электродвигателя вентиляторов в системе охлаждения 16-клапанного двигателя, а также работу звукового сигнала.
  • F8 (с силой тока 20А) — подает ток к элементам обогрева, находящимся на заднем стекле. Кроме того, вместе с контактами от реле передает ток к лобовому стеклу.
  • F9 (с силой тока 20А) — отвечает за работу рециркуляционного клапана. Также взаимодействует с датчиками очистителя и омывателя лобового стекла и передних фар.
  • F10 (с силой тока 20А) — является резервным предохранителем.
  • F11 (с силой тока 5А) — регулирует работу ламп с габаритным светом по правому борту.
  • F12 и F13 (с силой тока 10А) — оба предохранителя регулируют работу правой фары, отвечая за ближний/дальний свет соответственно.
  • F14 (сила тока 10А) — регулируется свет от левой противотуманной фары.
  • F15 (с силой тока 20А) — взаимодействует с электрообогревом водительского и пассажирских сидений. Защищает машину от несанкционированной блокировки центрального замка у багажника.
  • F16 (с силой тока 10А) — передает ток на реле-прерыватель для обеспечения работы указателя поворота левой и правой фары, а также используется для подачи аварийного сигнала (при использовании режима аварийной сигнализации на ВАЗ-2110).
  • F17 (сила тока 7,5А) — работает с лампой освещения в салоне машине, освещением стоп-сигналов, индивидуальной подсветки выключателей системы зажигания и регулирует работу маршрутного компьютера.
  • F18 (с силой тока 25А) — освещает вещевой ящик, подает ток на контроллеры системы отопления и прикуриватель на приборной доске.
  • F19 (с силой тока 10А) — отвечает за работу блокировки замков в дверях, также информирует водителя о наличии неисправности в лампах стоп-сигнала или элементов габаритного света.
  • F20 (сила тока 7,5А) — работает с лампами задней пары противотуманных фонарей ВАЗ-2110.
Читать еще:  Кроссовер Subaru Forester 2019 в России

Разобравшись с предохранителями, вы также можете узнать про то, как прокачать тормоза на ВАЗ-2110. Часто работа системы торможения очень сильно сказывается на работе автомобиля в общем и электрооборудования в частности.

Система расположения дополнительного блока предохранителей в ВАЗ-2110

Находится данный блок прямо на одной линии с инжектором и справа от размещенной по центру панели приборов. Для извлечения блока не нужно брать схему машины и искать потайные отсеки – достаточно лишь скрутить шурупы на панели и легко снять крышку.

Ниже на фотографии показана схема расположения непосредственно предохранителей, которых всего здесь расположено 6 штук, причем сила тока у них одинакова – по 15А каждый предохранитель.

На схеме показано расположение предохранителей, отвечающих за:

  1. Работу контроллера системы зажигания.
  2. Регулирование тока в датчиках кислорода, системе расхода воздуха и подсчета скорости машины.
  3. Правильную подачу топлива в насос, реле и форсунки.
  4. Работу вентилятора при охлаждении мотора.
  5. Работу бензонасоса.
  6. Непосредственно само зажигание всех систем машины.

Несмотря на дату выхода Лада Веста Кросс, в автомобиле ВАЗ-2110 вряд ли поменяют расположение основных блоков. Благодаря приведенным выше схемам теперь вы сможете заранее вычислить проблему машины, просто проверив состояние предохранителей и реле.

I Love My Lada

Автомобили ВАЗ: ремонт, обслуживание, тюнинг

Блок предохранителей ВАЗ 2110: схема и доработка

Монтажный блок предохранителей на ВАЗ 2110 — вечная тема, к которой обращаются с завидной регулярностью. Как к Ветхому Завету. Упомнить все наименования, номиналы и предназначение каждого предохранителя, назначение реле и расположение монтажных блоков практически невозможно. Да и конструкция блока предохранителей всегда дает повод для доработок. Схема предохранителей и реле, тюнинг монтажного блока и еще кое-что из жизненного опыта.

Схема расположения монтажных блоков предохранителей и реле ВАЗ 2110

Где какой монтажный блок и за что он отвечает на десятке, сходу не скажет даже опытный электрик. Дело в том, что в любой древней BMW или Opel все предохранители и релюшки скомпонованы в одном месте. Инженеры АвтоВАЗа по каким-то причинам решили переосмыслить устоявшуюся компоновку и разбросали монтажные блоки по всему автомобилю.

Монтажный блок предохранителей и реле ВАЗ 2110

Спорить с ними мы не станем, просто попытаемся разобраться в том, где конкретно установлены монтажные блоки на ВАЗ 2110. Их два: один в нише передней панели под рулем, второй — справа от центральной консоли. Есть еще дополнительный предохранитель штатных противотуманок.

Консольный блок предохранителей

Достается больше других, конечно, подрулевому монтажному блоку. Там и перепады температур, и вода может попасть, и тряска. Поэтому при желании его можно доработать и сделать почти вечным. Приямо за монтажным блоком расположена фишка с предохранителем штатных противотуманок, она указана стрелкой.

Основной блок предохранителей и реле

Он находится слева от рулевой колонки в нише, а доступ к нему открывается через лючок на защелке. Выглядит он так.

Размещение предохранителей и реле в монтажном блоке

Список реле, установленных в основном монтажном блоке:

    К1 – реле контроля работы ламп; К2 – реле работы очистителя стекла ветрового; К3 – реле-прерыватель для аварийной сигнализации и указателей поворота; К4 – реле работы ближнего света фар; К5 – реле работы дальнего света фар; К6 – реле дополнительное; К7 – реле работы обогрева стекла заднего; К8 – реле резервное (на ВАЗ-2110 его нет); F1 – F20 – предохранители с плавкой вставкой.

Каждый предохранитель в блоке рассчитан на определенную нагрузку, поэтому при замене необходимо соблюдать номинальное значение нагрузки в амперах, указанное в этой таблице.

Индекс предохранителя

Сила тока, А

Защищаемая цепь

5

7,5

10

10

30

15

20

20

20

20

5

7,5

10

10

20

10

7,5

25

10

7,5

В зависимости от комплектации и года выпуска автомобиля, расположение и ампераж, а также назначение некоторых предохранителей может изменяться. К примеру, предохранитель подогрева сидений может быть не установлен, если комплектация изначально не предусматривала монтаж нагревательного элемента и системы управления к нему.

Несоблюдение ампеража предохранителя чревато неприятностями — перегорание бортовых устройств (магнитола, компьютер, навигатор), перегрев и замыкание проводки, выход из строя электронного блока управления двигателем, иммобилайзера или сигнализации. Заменять штатные предохранители жучками и самопальными перемычками, понятное дело, самый необдуманный вариант, который может кончиться так же плачевно, как и несоблюдение номинального ампеража предохранителя.

Монтажный консольный блок реле и предохранителей ВАЗ 2110

Почему его упрятали именно сюда, остается загадкой. Тем не менее, для того чтобы добраться до этих реле и предохранителей, необходимо открутить два винта на правой стороне центральной консоли со стороны пассажира. Логика распределения по назначению элементов также не совсем ясна.

Реле и предохранители консольного блока

В этом блоке мы найдем предохранители:

  1. Модуля зажигания и контроллера системы управления двигателем.
  2. Датчика скорости, клапана продувки адсорбера, лямбда-зонда и датчика массового расхода воздуха (ДМРВ).
  3. Реле бензонасоса, самого бензонасоса и управления форсунками.
    Все три предохранителя рассчитаны на нагрузку в 15 А . Здесь расположены и три реле:
  4. Топливного насоса.
  5. Вентилятора обдува радиатора.
  6. Реле зажигания.

Осталось разобраться в порядке подключения реле и предохранителей в монтажных блоках ВАЗ 2110 с помощью заводской схемы.

Схема подключения реле и предохранителей ВАЗ 2110

При поиске обрыва или отсутствия контакта при той или оной неисправности, бывает необходимо проверить, насколько правильно разведена проводка между источниками, потребителями и реле с предохранителями. С завода все ВАЗ 2110-2112 идут с такой схемой подключения основного монтажного блока:

Схема подключения монтажного блока 2110-3722.010-02 (391.3722М)

Чтобы не путаться, каждый провод обязан иметь свой цвет. Заводские цвета проводов и их расположение на контактных колодках указаны на схеме ниже.

Доработка монтажного блока ВАЗ 2110, артикулы

Самые большие проблемы блока предохранителей и реле на десятках связаны с окислением и качеством сборки. Если с качеством мы уже ничего изменить не можем, то с окислением контактов и дорожек на монтажных платах — запросто. И еще, если монтажный блок совсем не внушает доверия, можно купить новый, не заводской и неплохого качества. Его артикул 2110-3722.010-02 (391.3722М), а цена порядка 30 долларов в сборе со всеми реле и предохранителями полностью. Подходит на все комплектации ВАЗ 2110, 2111 и 2112.

Новый монтажный блок с увеличенной площадью контактов, не перегревается под нагрузкой, дольше служит

Но и у него есть небольшой недостаток — не покрытые лаком дорожки, которые со временем перегнивают и заставляют нас перелопачивать все предохранители, проводку и контакты. Поэтому хорошо бы защитить монтажный блок от влаги, нанеся хороший слой хорошего лака.

Дорожки на монтажном блоке 2110

Алкидно-уретановый лак отлично подойдет для этих целей. Поскольку лака нужно небольшое количество, площадь блока не очень велика, рациональнее всего обработать нижнюю поверхность печатной платы методом окунания.

  • Для этого предварительно заклеим малярным скотчем контакты реле и предохранителей, обезжирим дорожки и наберем лак в емкость соответствующих размеров, окунем блок так, чтобы лак покрыл его нижнюю часть, не попадая наверх, на сами контакты реле и предохранителей.

    Покрытые лаком дорожки монтажного блока

    После высыхания лака влага больше не попадет на плату и не даст образовываться коррозии на дорожках и контактах. Сами контакты при этом можно обработать специальным средством Electronic-Spray от LIQUI MOLY или ему подобным.

    Блоки реле и предохранителей

    Блок предохранителей и реле
    172.3722 (2108-3722010-08)

    включает в себя:
    реле:
    495.3747-08, шт .
    524.3747-08, шт .
    313.3747-11, шт .
    предохранители:
    8А, шт .
    16А, шт .
    Номинальное напряжение, В .
    Масса, кг .

    Блок предохранителей и реле
    15.3722.000-02
    (2105-3722010-08)

    включает в себя:
    реле:
    313.3747-11, шт .
    предохранители:
    8А, шт .
    16А, шт .
    Номинальное напряжение, В .
    Масса, кг .

    Читать еще:  ТОП 10 самых мощных автомобилей с механической кпп

    включает в себя:
    реле:
    495.3747-08, шт .
    526.3747-08, шт .
    4412.3747-18, шт .
    313.3747-11, шт .
    313.3747, шт .
    предохранители:
    7.5А, шт .
    10А, шт .
    15А, шт .
    20А, шт .
    ЗОА, шт .
    Номинальное напряжение, В .
    Масса, кг .

    включает в себя:
    реле:
    495.3747-08, шт .
    524.3747-08, шт .
    313-3747-11, шт .
    4412.3747-08, шт .
    предохранители:
    5А, шт .
    7.5А, шт .
    10А, шт .
    15А, шт .
    20А, шт .
    25А, шт .
    30А , шт .
    Номинальное напряжение, В .
    Масса, кг .

    Блок управления замками дверей
    A21R23.3867.100

    Номинальное напряжение, В .
    Коммутируемый ток, А .

    12
    13ГАЗель-Next

    Производство, разработка и реализация изделий автотракторного электрооборудования

    Предохранители и реле ВАЗ 2110 — 2112

    Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

    Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

    Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

    Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

    Блок предохранителей и реле

    Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

    1 — К5 — реле дальнего света.
    Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

    2 — К4 — реле ближнего света.
    Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

    3 — К1 — контрольное реле исправности ламп.

    4 — токонепроводящий пинцет для снятия предохранителей.

    5 — реле стеклоподъемников.
    Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

    6 — К3 — реле поворотников и аварийной сигнализации.
    Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

    7 — реле стартера.
    Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

    8 — резервные предохранители.

    9 — реле противотуманных фар.
    Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

    10 — К2 — реле стеклоочистителей и стеклоомывателя.
    Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

    11 — К7 — реле обогрева заднего стекла.
    Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

    12 — К6 — доп. реле, реле зажигания.
    Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

    13 — ряд предохранителей F1-F10

    14 — ряд предохранителей F11-F20

    Предохранители

    Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

    F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
    Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

    F2 (7,5 A) — ближний свет в левой фаре.
    Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

    F3 (10 A) — дальний свет в левой фаре.
    Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

    F4 (10 A) — передняя противотуманная фара с правой стороны.
    Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

    F5 (30 A) — двигатели стеклоподъемников.
    Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

    F6 (15 A) — предохранитель переносной лампы.

    Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

    F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
    Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

    F8 (20 A) — обогрев заднего стекла (элемент).
    Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

    F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
    Если не работает обогрев, аналогично предыдущему.
    Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

    F10 (20 A) — резервный предохранитель.

    F11 (5 A) — габариты правой стороны.
    Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

    F12 (7,5 A) — ближний свет в правой фаре.
    Аналогично предохранителю F2 для левой фары.

    F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
    Аналогично предохранителю F3 для правой фары.
    Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

    F14 (10 A) — передняя противотуманная фара с левой стороны.

    Аналогично предохранителю F4 для правой «противотуманки».

    F15 (20 A) — обогрев сидений, блокировка замка багажника.
    Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

    F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
    Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

    F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
    Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

    F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
    Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

    F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

    F20 (7,5 A) — задние противотуманные огни.

    Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

    Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
