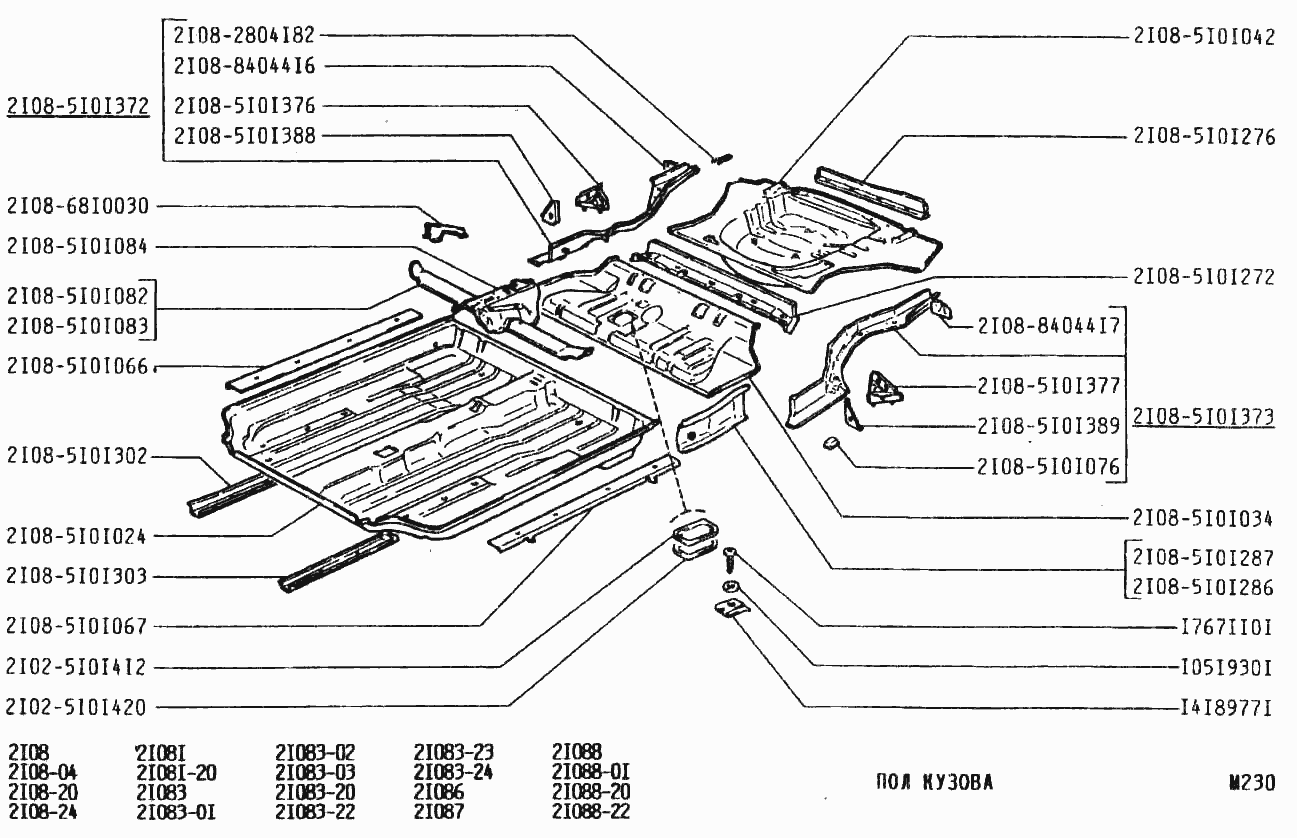

Кузовные детали Ваз 2108 их деформация и замена

Кузовные детали Ваз 2108 в последнее время очень востребованы. Многие владельцы «восьмерок» их ищут и покупают. Объяснить это просто: со временем никакая деталь не застрахована от воздействия коррозии, проедающей железо насквозь. Заботливый хозяин ставит новые детали кузова Ваз 2108, тем самым, продлевая «жизнь» любимой автомашины.

Деформации кузовных деталей

Самой трудоемкой в изготовлении и одновременно дорогой частью машины является кузов. При крупных авариях и незначительных ДТП именно он страдает в первую очередь. И даже, если повреждение сразу не заметно, со временем оно обязательно даст о себе знать.

Кузов, в свою очередь, состоит из различных составляющих, объединенных умелыми руками по современным технологиям в единое целое. Изготавливают детали кузова либо из стали, либо из других материалов.

Как определять перекосы деталей

Оценить состояние кузова и его деталей можно различными способами. Прежде всего, надо провести обстоятельный визуальный осмотр, дабы по величине и зазорам между кузовными деталями сделать выводы. Так, если в месте соединения переднего крыла «восьмерки» с капотом заметен большой зазор в правой части, а в левой его нет, налицо смещение.

Если все было так просто, и одной заменой крыла в этом случае стало возможным решить проблему деформации кузова, автовладельца можно бы назвать одним из счастливых людей на свете. Но не все так просто. Крыло связано не только с капотом, но и с другими кузовными деталями, такими как стойка и брызговик. При сильном ударе деформация наблюдаются и у них.

Крайне важно уметь определять состояние кузова и его деталей, так как от этого зависит его дальнейшая эксплуатационная надежность. Так, если будет нарушено одно из звеньев конструкции (деформируется одна из деталей), жесткость каркаса потеряет изначальную упругость. В итоге существенно понизится сопротивление колоссальным нагрузкам, оказываемым на деталь извне.

Несущий кузов, каковым является металлический каркас «восьмерки», нацелен на то, чтобы принимать нагрузки посредством различных своих составляющих. Если в нормальных, можно сказать идеальных условиях, кузов надежно прослужит около 10 лет, то с деформацией и не дотянет до пяти.

Самый опасный удар для кузова и его деталей – это фронтальный. В этом случае страдает большая часть кузовных деталей. Передний удар страшен по силе из-за того, что такие столкновения бывают вызваны аварией между двумя движущимися машинами во встречном направлении на большой скорости. Если машина осматривается после такого ДТП, сделать выводы о состоянии кузова будет просто.

Но случаются и мелкие аварии. Первое, на что надо акцентировать внимание при зрительном осмотре повреждений в этом случае, это невидимость деформаций. Ясно, что невооруженным глазом сложно будет определить изменения, произошедшие в геометрии кузова и его деталей, таких как балка или лонжерон. Особенно часто страдают при авариях дверные проемы. Известны и другие деформации кузовных деталей, но осмотр их затрудняется наличием элементов внешней облицовки.

Примечание. К примеру, если происходит удар сзади в бампер «восьмерки», владельцу надо быть готовым к ремонту всей задней панели, находящейся под бампером, даже если внешне все выглядит на должном уровне.

Итак, при внешнем, зрительном осмотре удается определить следующие информативные признаки перекоса кузовных деталей, представленные в таблице.

Грамотные способы проверки деформаций кузовных деталей

Если проверяется деформация проемов двериЕсли проверяется деформация капотаЕсли проверяется на деформацию третья задняя дверь Ваз 2108
Наружная (лицевая) панель двери выступает относительно других панелей по периметруРадиаторная рамка перекошена в верхней частиНаблюдается перекос заднего крыла или деформирован кузов в задней части
Во время открывания дверей наблюдается притирание или приклинивание в зоне механизма замкаБрызговик переднего крыла деформированЛицевая панель двери выступает относительно проема
Вертикальный зазор между передней и задней дверью нарушен. Этот зазор предусматривает изначально «клиновидную» форму. Если же произошла деформация, наблюдается отклонение на величину, большую чем предусмотрено автопроизводителемЛицевая панель капота выступает относительно проема, соединяющего капот с крылом автомобиля и рамой лобового окна
Нарушен горизонтальный зазор, находящийся между боковиной кузова и дверной панельюПо всему периметру капота или какой-то его части нарушен зазор

Совет. Чтобы процесс осмотра капота можно было считать полноценным, рекомендуется демонтировать замок капота, а уже после начинать проверку.

Проверка деталей осуществляется также и по базовым точкам кузова. Достаточно будет сравнить одну из них относительно другой, чтобы стало возможным сделать определенные выводы.

Как видим, определить перекос или деформацию кузовной детали не так и сложно. Если подытожить описанное выше, наличие изменений запчастей или кузова в целом можно сделать по следующим признакам.

  1. Если обнаружены выступающие наружные детали относительно проемов.
  2. Если нарушены зазоры между деталями.

Кроме того, о деформациях может свидетельствовать траектория движения автомашины (при несовпадении продольной оси с линией движения) и наличие явных повреждений различных кузовных элементов.

Замена и модернизация кузовных деталей

Устранение перекоса деталей и всего кузова, восстановление поврежденных элементов и их модернизация проводится при помощи различных методик. На сегодняшний день отлично зарекомендовала себя рихтовка, которую возможно проводить и своими руками в домашних условиях. Не меньше пользы дают другие работы, подразумевающие правку, вытяжку и усадку деталей с целью придания им первоначальных геометрических параметров.

Чаще всего, особенно после серьезных аварий, детали просто заменяют на новые. Таким образом, владелец может даже сэкономить, ведь в некоторых случаях ремонт и восстановление составляющих кузова обходится невероятно дорого. А цена на некоторые детали, если хорошо поискать их, вполне демократичная.

Капот «восьмерки» нередко подвергается полной замене. Крепление этой детали на «самаровских» моделях выполнено просто, без особых сложностей. Справиться с заменой смогут владельцы, обладающие начальными знаниями ремонтника (достаточно уметь держать в руке гаечный ключ).

Инструкция по демонтажу капота подразумевает следующий порядок действий:

  • Капот открывается и под него ставится упор;
  • С обеих сторон детали откручиваются болты, фиксирующие капот к навесам;
  • После отвинчивания креплений капот поднимается вверх и снимается с навесов;
  • Далее он заменяется на новый.

Как правило, цена на новый капот «самаровской модели» не превышает 3-4 тыс. рублей. Но при желании можно поставить и современный капот, изготовленный из композитных, легких материалов. Такие изделия одновременно имеют малый вес и невероятную жесткость.

Интересна сама по себе тема оригинальных деталей. Если удается ее найти, то владельцу светит удача в плане того, что она идеально подойдет к автомобилю, будет оцинкованной. Только вот стоимость оригинальных деталей в большинстве случаев оставляет желать лучшего. Нашу «восьмерку» это не касается в любом случае, так как пока детали на этот автомобиль легко найти и стоят они недорого.

Получение «восьмеровских» деталей на кузов не всегда подразумевает их официальное происхождение. Во многих случаях такие запчасти демонтируются в процессе разбора уже не рабочей, вышедшей по каким-либо причинам из строя машины.

Полезное видео, обязательно посмотрите.

Где найти кузовные детали

Сегодня это не проблема. Через Интернет можно приобрести вполне хорошие, качественные запчасти по доступной стоимости.

Интересно будет знать, что съемные детали кузова специально делаются такими, чтобы в случае необходимости их можно было легко, без особой сложности заменить. Осуществляется фиксация к основному каркасу петлями или болтами, в некоторых случаях используют точечную сварку.

Кузовные детали на «восьмерке» не всегда удается выровнять или модернизировать. Тогда будет легче их купить новыми. К примеру, зачем лишние мучения с бампером, особенно железным, если можно за несколько тысяч рублей приобрести легкий пластмассовый вариант, вообще не боящийся коррозии.

Вот примерная стоимость некоторых важных деталей, предлагаемых российскими интернет сайтами:

  • Задняя балка в сборе на «восьмерку» стоит около 10-11 тыс. рублей. В комплекте с этой деталью владелец получает ступицы, тормозные барабаны и сайлентблоки;
  • Передняя балка на «восьмерку» будет стоить в половину стоимости задней;
  • Особенно часто подвергается замене также бампер. Примерная его стоимость – 1-2 тыс. рублей, спортивный будет стоить в несколько раз больше;
  • На сайтах продаж можно найти легко и боковину от Ваз 2108. Примерная цена – 1,5 тыс.рублей;
  • Если на дверях «восьмерки» истрепалась обивка, то можно купить новую за 4,5 тыс. рублей. Отдельно можно купить петли, другие составляющие и даже сами двери за вполне недорогую цену.

Модернизировать деталь или заменить ее своими руками сможет каждый, если изучит пошаговую инструкцию с фото, посмотрит видео и ознакомится с другими обучающими методиками, широко представленными на нашем сайте.

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Ваз 2109 схема кузова: данные по геометрии и контрольным точкам

Ваз 2109 схема кузова будет интересна владельцам этого легендарного автомобиля. Хорошее знание схемы позволит осуществить самостоятельный ремонт и даже полностью восстановить металлический каркас «девятки». Очень важны на Ваз 2109 геометрические размеры кузова, так как именно они становятся основным критерием оценки состояния и степени повреждения остова.

Читать еще:  Полировальная машинка интерскол модели упм 180э для авто

С чем связаны повреждения кузова «девятки»

Бытует мнение, что советские автомобили оснащены «неубиваемым» кузовом. Стопроцентно утверждать это нельзя, но и опровергать такое заявление тоже неправильно. Действительно, кузов Ваз 2109, схема которого представлена в статье, сделан на славу, но со временем любому качеству придет конец.

В ремонте нуждаются практически все кузова автомобилей старше 5-7 лет. И ничего удивительного в этом нет. Условия жизни последних лет, огромное количество вредных веществ, общее ухудшение экологии – все это не может сказываться положительно. Немало вреда приносят и непростые, чуть ли не экстремальные современные условия эксплуатации.

В итоге состояние металлической поверхности приходит в плачевный вид, ДВС и детали отправляют на разборку, а вместо изношенного, но близкого сердцу автомобиля, занимает место новый автокар. Всего этого можно избежать, если знать особенности схемы кузова, разбираться в тонкостях и своевременно проводить профилактические работы.

Особенности кузова «девятки»

Как известно, металлический каркас «девятки» представляет собой несущую конструкцию, а тип кузова относят к хэтчбекам 5-дверной конструкции. Сконструирован он на базе кузова «восьмерки», но максимально унифицирован, а большинство частей и деталей имеют совершенно иные размеры и даже формы. Но одно у все кузовов неизменно – они состоят из цельного остова и навесных компонентов.

В таблице ниже приведена более подробная информация по кузову Ваз 2109 и его особенностям.

Детали кузова Ваз 2109

ПередокПолыБоковиныКрыша с рамой ветрового окнаЗадокСиловые элементы каркасаНавесные части
Вертикальный щиток, брызговики передних крыльев, поперечины, панели рамки радиатора, передние лонжероны, соединители и стойки, коробка воздухопритока, прочие мелкие детали.Панели переднего, среднего и заднего пола. Панель переднего пола имеет корытообразную форму, а посредине тоннель для труб выпускной системы, трубопроводов и топливопроводов. Тоннель предохраняет их от повреждений. Панель заднего пола имеет цельноштампованную нишу для запасного колеса. Вдоль всего пола привариваются лонжероны, которые образуют с передними и задними лонжеронами единые скрытые продольные полости вдоль днища всего автомобиля. Как к лонжеронам, так и к скрытым полостям есть хороший доступ. К полу приварена передняя, средняя и задняя поперечины, а также усилители и надставки пола.Правая и левая боковины кузова состоят из наружных и внутренних панелей. Наружные панели боковин выполняются цельными деталями с центральными и задними стойками, с проемами боковых окон. Внутренние панели изготавливаются едиными вместе с наружными арками колес, с усилителями стоек. Сзади боковины имеют усилители и у правой боковины нишу для сепаратора паров бензина, а также желобки и фланцы под уплотнители дверей. Для увеличения жесткости между нижними частями наружных и внутренних панелей боковин, образующих пороги дверей, устанавливаются нижние накладки боковин. Усилители устанавливаются у передних и центральных стоек боковин.Рама ветрового окна изготавливается одной деталью, к которой приваривают вверху и внизу усилители. Внутренняя стойка рамы ветрового окна увеличивает жесткость передней стойки и образует две изолированные полости. Панель крыши имеет два усилителя. Сзади к панели привариваются две балки с усилителями для навески двери задка и спереди передняя балка.Панель задка имеет верхнюю поперечину, присоединяется сваркой к задней поперечине, заднему полу и боковинам кузова. На панели задка устанавливаются задние фонари.Лонжероны и усилителиПанели передних крыльев, наружные панели боковин и рамы ветрового окна, панель крыши, панель задка, а также наружные панели дверей и капота.

Методы соединения и другая информация о деталях кузова

Все детали кузова «девятки» представляют собой единое целое. Метод соединения их между собой подразумевает сварку точкой, но более нагруженные компоненты усиливают электродугой.

Материал кузова выполнен из МУ листовой стали толщиной 0,7-0,8-1 мм. Некоторые мелкие кузовные части штампуются из более толстой стали.

Геометрия и контрольные точки

Владельцам «девятки» никак не обойтись без знания контрольных точек и геометрии кузова, если они в дальнейшем намерены будут самостоятельно ремонтировать или тюнинговать кузов. Кроме того, очень важно знать это, когда покупаешь автомобиль, и надо грамотно проверить кузов.

Чаще всего проверяются следующие геометрические размеры кузова Ваз 2109:

  • Диагональ рамы лобового стекла, отмеченная на фото, как А. Она должна быть равна 1270 мм (плюс/минус 4 мм);
  • Дистанция между серединой верхнего бруса рамы лобового стекла и серединой нижнего бруса, отмеченная на фото Б, должна равняться 550 мм (плюс/минус 2 мм);
  • Диагональ капота, отмеченная на фото, как В, должна быть равна 1400 мм (плюс/минус 5 мм);
  • Длинная диагональ заднего бокового окна, отмеченная на фото, как Г, должна быть равна 555 мм (плюс/минус 2 мм);
  • Короткая диагональ заднего бокового окна, отмеченная на фото, как Д, должна быть равна 380 мм (плюс/минус 2 мм).

Зная схему кузова автомобиля, владелец сможет своими руками проверить наличие перекосов и дефектов, осуществить ремонт. Представленные в статье схемы, фото помогут легче усвоить информацию. Пошаговые инструкции по ремонту кузова вы можете найти на страницах нашего сайта.

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Проблемные места кузова автомобилей ВАЗ 2108, 2109, 21099

Приобретая подержанный автомобиль (например, ВАЗ 2108, 2109, 21099) в первую очередь следует обратить внимание на состояние его кузова и кузовного покрытия. Это и не мудрено, так как кузов – самая дорогая составляющая автомобиля.

Рассмотрим наиболее проблемные места кузовов автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Под термином «проблемные» имеется в виду – наиболее подверженные коррозии и разрушению. Так же данная информация может оказаться полезной при самостоятельном кузовном ремонте автомобилей ВАЗ 2108, 2109, 21099. На первых позициях разместим проблемные места, требующие незамедлительного ремонта, так как эксплуатация автомобиля с такими повреждениями может привести к печальному исходу. Ближе к концу списка – проблемы в основном косметического и функционального свойства.

Перечень основных слабых мест кузовов автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Места крепления задней балки к кузову автомобиля

Задняя балка автомобилей ВАЗ 2108, 2109, 21099 своими рычагами через резинометаллические шарниры крепится к треугольным кронштейнам с правой и левой сторон кузова. Кронштейны в свою очередь сидят на шпильках и закреплены гайками (по три шпильки и три гайки на кронштейн). Шпильки приварены к специальному усилителю из более толстого металла, находящемуся внутри заднего лонжерона.

Вокруг кронштейнов со временем возникает очаг коррозии (возможно из-за нарушения защитного слоя лонжерона, несвоевременной обработки защитным составом его внутренней полости, вибронагруженности данной части кузова). Сначала коррозия съедает металл порога вокруг кронштейна, потом принимается за усилитель. Через некоторое время крепления балки к кузову попросту вырывает, и автомобиль становится неуправляемым. Очень важно провести ремонт этого соединения на ранней стадии разрушения (пока не разрушился усилитель внутри лонжерона).

Металл лонжерона под кронштейнами в этом случае можно заменить более толстым. В сильно запущенных случаях (например, когда балку уже вырвало) ремонт тоже возможен, но более трудоемок, так как требует восстановления разрушенных элементов с соблюдением геометрических параметров (иначе возможен увод автомобиля в сторону и подъедание резины задних колес). Подробнее про ремонт креплений задней балки см. «Ремонт мест креплений задней балки к кузову на автомобилях ВАЗ 2108, 2109, 21099».

Места крепления кронштейнов растяжки («крабов») передней подвески к кузову автомобиля

Аналогичная ситуация возникает при образовании коррозии в районе крепления «крабов» к нижней части рамки радиатора. В местах крепления кронштейнов рамка радиатора так же имеет усилители из более толстого металла. В основном разрушения начинаются вокруг них. В продаже имеются ремонтные вставки под кронштейны, которые необходимо вварить вместо разрушенных. Ремонт должен проходить с соблюдением всех геометрических размеров, так как в противном случае нарушается установка углов колес, которая в дальнейшем не поддается регулировке. См. «Ремонт мест крепления кронштейнов растяжки передней подвески к кузову автомобилей ВАЗ 2108, 2109, 21099».

Стаканы стоек передней подвески

Грязь, скапливающаяся в арках передних колес, со временем приводит к разрушению брызговиков двигателя и соответственно стаканов передних стоек. Постоянная вибронагрузка мест крепления верхней части стоек (опорных подшипников) к кузову является причиной появления трещин возле их шпилек и гаек. Ремонтная деталь имеется в продаже, но замена ее трудоемка. В качестве профилактики рекомендуется периодически обновлять защитное покрытие арок колес и использовать пластиковые локера (подкрылки).

Стаканы стоек задней подвески (арки задних колес)

Такая же ситуация складывается и со стаканами стоек задней подвески. Ржавчина здесь обычно начинает появляться со стороны колесных арок, за стойками. Если не разрушились сами стаканы стоек, то все может обойтись лишь заменой прогнивших участков на свежий металл, что не так сложно. Рекомендации по профилактике те же: защитное покрытие колесных арок, проливка скрытых полостей специальными составами и использование подкрылков.

Пороги

Разрушение порогов наиболее распространенная проблема кузовов автомобилей ВАЗ 2108, 2109, 21099. Эксплуатация автомобиля с прогнившими порогами вобщем-то возможна, но жесткость кузова резко снижается прямо пропорционально степени разрушения. Особенно прогрессирует ржавчина под пластиковыми декоративными накладками на пороги. Замена порогов в большинстве случаев невозможна без восстановления элементов пола, к которым пороги крепятся. Порог автомобилей ВАЗ 2108, 2109, 21099 состоит из четырех элементов (двух усилителей, нижней части и внешней накладки). Замена производится либо в целом, либо тех элементов, которые наиболее подверглись коррозии.

В качестве профилактики разрушения и продления жизни порогов автомобиля рекомендуется не использовать декоративные накладки или проводить дополнительную обработку под ними, периодически проводить обработку скрытых полостей и внешних элементов специальными составами, прочистку дренажных отверстий в нижней кромке порогов. Подробнее о замене порогов см. «Замена порогов автомобиля ВАЗ 2108».

Дверь багажника (задняя дверь) ВАЗ 2108, 2109, крышка багажника на ВАЗ 21099

Постоянно летящая грязь оседает на двери задка автомобиля и вызывает коррозию ее нижней кромки, что со временем приводит к разрушению. В принципе ремонт данной детали возможен, но по цене сопоставим с заменой двери на новую или б.у., но в хорошем состоянии. В качестве профилактики рекомендуется устанавливать на заднюю верхнюю часть кузова над дверью задка спойлер. Загрязнение двери сильно сократится.

Помимо этого проблемы могут создать петли задней двери. В самом лучшем случае они разбалтываются, в худшем трескаются и переламываются.

Примечания и дополнения

— Остальные проблемы: места крепления рычагов подвески и кронштейнов стабилизатора поперечной устойчивости к кузову, элементы пола под ногами с усилителями, нижние части дверей, рамка ветрового стекла, дренажные отверстия кузова и пр. имеют место не на всех автомобилях и встречаются несколько реже и менее существенны.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Как произвести кузовной ремонт Ваз 2107 и исправить геометрию своими руками

Ремонт кузова ваз 2107

Кузов машины — это что, по сути, такое? На подобный вопрос смело отвечайте: это его «лицо». Бамперы, капот, двери салона, решётка радиатора, фары, крылья, крышка багажника… В общем, это та самая «одёжка», по которой равным образом встречают и человека, и автомобиль. Соответственно, коль Вам по душе тёплый приём, для этого надо потрудиться.

Начнём ремонт кузова ВАЗ 2107 с капота. Это может быть как его замена, так и временное снятие на период починки двигателя. Снимать и устанавливать капот лучше вдвоём. Итак, снимаем штангу, держащую капот открытым. Затем отворачиваем петли крепления, при этом капот придерживаем. Наконец, придерживая капот, отсоединяем от него или радиатора штангу. Небольшие нюансы: новые капоты продаются без петель, так что не забудьте снять их, если они откручивались от радиатора (поперечины его верхней рамки). Если капот снят временно, очертите перед откручиванием гаек крепления очертите их контур. Это поможет не забыть примерное положение капота.

В целях снятия переднего бампера вначале ключом на 13 снимаем боковые крепления. Потом, до упора повернув руль в сторону проведения работы, изнутри откручиваем болт крепления кронштейна бампера к кузову. Аналогично работаем с другой стороны. Сняв бампер, проверьте резиновые уплотнители, не потрескалась ли резина.

Задний бампер снимается иначе и дольше. Первоначально снимается вся обшивка багажника (надо вынуть коврик, обивку кузовного лонжерона и запасное колесо). Откручиваем крепление левого кронштейна. Далее ослабляем крепление топливного бака так, чтобы его сдвинуть и таким образом добраться до гайки крепления правого кронштейна. Только теперь Вы можете открутить центральные кронштейны и снять задний бампер. Опять же, перед обратной установкой проверьте резиновые уплотнители.

Читать еще:  Покраска авто в два цвета и варианты двухцветных автомобилей

Зеркала. Открываем дверь, полностью опускаем боковое стекло, отворачиваем саморез крепления, достаём уплотнитель стекла. Наружное боковое зеркало снято. Внутри снимаем накладку над лобовым стеклом, откручиваем саморезы и снимаем внутренне зеркало.

Снятие передних дверей потребует наличия ударной отвёртки. Снимаем ограничитель открывания, ударной отвёрткой снимаем крепёжные винты и вместе с помощником, придерживая дверь, полностью эти винты откручиваем. Дверь можно снять.

Стёкла боковых дверей снимаются так. Сняв обивку и накладку двери, опустите стекло до упора. Снимите уплотнитель стекла и достаньте его. Далее надо снять направляющую стекла. Потом приподымаем стекло, пока не увидим винты крепления прижимной пластины тросика к основанию стекла. Один из ослабленных винтов полностью откручиваем и отводим тросик в сторону. Поддев отвёрткой боковые окантовки, снимаем их, придерживая само стекло. Затем стекло поднимаем, наклоняем его переднюю часть и выводим стекло за дверь. На задних дверях стекло снимается, в принципе, аналогично.

Снятие крышки багажника начинается со снятия замка с личинкой. Оставшийся на месте личинки резиновый уплотнитель тоже снять. Потом снимаем подсвечивающие госномер фонари и достаём жгут. Отворачиваем провод массы, который гайкой крепления крышки крепится к петлям. Выкручиваем остальные гайки крепления и снимаем крышку с петель и машины.

Установка вышеуказанных деталей выполняется в порядке, обратном снятию.

Напоследок один совет: не пожалейте сил на ремонт кузова ВАЗ 2107. Вам всё возместят безупречная служба «семёрки» и благодарность родных.

Кузовные работы

Размеры проемов и зазоры сопрягаемых деталей кузова автомобилей ВАЗ

Геометрия отремонтированного кузова определяется:

— величинами зазоров по дверям, капоту и крышке багажника;

— углами установки управляемых колес;

— взаимным расположением подвесок, мостов.

Исправление неровностей кузова автомобиля с помощью припоя

Вам понадобятся олово и припой, а также серная и соляная кислоты, раствор хлористого цинка или цинк и волосяная кисть. Если нет раствора хлористого цинка, придется самостоятельно приготовить травленую кислоту — для этого нужно в соляной кислоте растворить кусочки цинка до полного насыщения, когда прекратится выделение пузырьков водорода.

Перед лужением поверхность тщательно очищают от грязи и жира. Это делается либо механическим путем — стальными щетками, шкуркой, до металлического блеска, либо химическим — когда металл протравливают в течение получаса слабым, 20—30% раствором серной кислоты. Второй способ надежнее и потому предпочтительнее. Протравленную деталь нужно тщательно промыть холодной водой.

После этого обработанную поверхность при помощи волосяной кисти смазывают раствором хлористого цинка или травленой соляной кислотой и посыпают порошком припоя.

Инструмент и приспособления для автомобильных мастерских

Данная книга и призвана помочь специалистам малого автосервиса. В ней рассмотрены приемы качественного обслуживания и ремонта с минимальными затратами (при обеспечении безопасности выполняемых работ) широко распространенных в России автомобилей ВАЗ, ГАЗ, ЗАЗ, Москвич, УАЗ, иномарок разных моделей и лет выпуска

Как исправить деформацию двери

Одно из наиболее характерных повреждений кузова — деформация двери.

Это, например, может произойти из-за неожиданного порыва ветра, который подхватывает приоткрытую дверь как парус и обрывает ограничитель.

Или из-за невнимательности водителя, подающего машину задним ходом в гараж и забывшего плотно прикрыть дверь, а она открылась и задела за створку ворот

Основные размеры контрольных точек кузовов автомобилей

Основные размеры контрольных точек основания кузова автомобилей ВАЗ-2101-2107:А — крепление стабилизатора поперечной устойчивости; В — крепление поперечины передней подвески;

Детали кузова ваз 2108

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка «Стоимость» – эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки «Стоимость» – такие детали мы не продаем и заказы на них не принимаем.

Детали кузова таких автомобилей, как ВАЗ 2108, являются востребованным товаром. Это объясняется тем, что даже без физического воздействия они сравнительно быстро приходят в негодность из-за коррозии. Ремонт весьма сложен, а стоимость их невысока, поэтому проще, а зачастую и выгоднее заменить детали кузова, чем осуществлять их восстановление. В данной статье рассмотрены кузовные элементы ВАЗ 2108.

Актуальность вопроса

Нижеприведенная информация, как и сами детали, понадобятся тем, кто собирается осуществлять кузовной ремонт самостоятельно. Для лучшего понимания геометрии и конструкции кузова следует найти изображения либо видео. Также видео поможет понять, как делать ремонт. Хотя простейшие операции вроде замены бампера можно сделать и без видео, восстановление более сложных элементов потребует наглядного пособия.

Общие особенности

ВАЗ 2108 имеет трехдверный цельнометаллический кузов несущей конструкции. Следует отметить, что геометрия данной модели и ВАЗ 2109 весьма схожи, за исключением внутренних и наружных панелей боковин.

Основные детали каркаса представлены:

  • передком;
  • боковинами;
  • полом;
  • крышей с рамой ветрового стекла;
  • задком;
  • силовыми частями в виде поперечин, лонжеронов, стоек.

К оперению кузова относят такие элементы, как лицевые панели, представленные передними дверьми и крыльями, капотом, задней дверью. Кузовные элементы, кроме навесных, соединены в единую конструкцию методом контактной точечной сварки. Сильно нагруженные участки усилены электродуговой сваркой. На рисунке представлено строение кузова ВАЗ 2108 с названиями деталей.

Передняя часть представлена вертикальным щитком, брызговиками, поперечинами, панелями рамки радиатора, передними лонжеронами, соединителями, стойками, коробкой воздухопритока и некоторыми прочими мелкими элементами.

Пол состоит из трех панелей: переднего, заднего и среднего пола. Вдоль него приварены лонжероны, образующие с задними и передними лонжеронами единые продольные полости, проходящие вдоль днища. Также к полу приварены три поперечины, усилители и надставки. Боковины состоят из внутренних и наружных панелей. Внешние элементы представляют собой цельные детали, включающие центральные и задние стойки и оконные проемы.

Внутренние панели объединены с усилителями стоек и наружными арками колес. Они усилены сзади. Снизу установлены накладки для повышения жесткости. У передних и центральных стоек установлены усилители. Рама ветрового стекла усилена вверху и внизу. Крыша имеет два усилителя и две балки для установки двери. Задняя панель приварена к поперечине, боковинам и полу.

Основные кузовные детали выполнены из листовой малоуглеродистой стали. Их толщина составляет 0,8 мм, панелей передних крыльев и дверей — 0,7 мм, мелких элементов — 0,8-2,5 мм, усилителей — 1-1,2 мм.

Детали вроде переднего бампера, зеркал, заднего бампера не относятся к конструкции кузова, поэтому не рассмотрены.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Особенности конструкции и виды ремонта кузова ВАЗ 2108

  • Кузовные размеры и особенности ремонта
  • Сколько весит автомобиль и детали ?
  • Подготовка к ремонтным работам
  • Кузовной ремонт и покраска автомобиля
  • Полезное видео

Первый отечественный переднеприводный хетчбэк, прозванный в народе «восьмёркой», вышел с конвейера в 1984 году, и поэтому кузов ВАЗ 2108 требует регулярного ухода. Это авто выпускалось в течение 20 лет, а в 2004 году его сменила тринадцатая модель.

За объёмный багажник и надёжность автомобиль ВАЗ 2108 пользовался большой популярностью у потребителей. За оригинальную форму авто называли «зубилом».

Кузовные размеры и особенности ремонта

Кузов 2108 представляет собой трёхдверную цельнометаллическую основу, выполненную из сварных и съёмных элементов. Кроме того, в ВАЗ 2108 доработана отопительная система салона и установлена более современная на тот момент времени приборная панель.

Новый автомобиль ВАЗ стал очень популярен и до сих пор колесит по дорогам. Учитывая отечественные дорожные условия, кузовной ремонт ВАЗ 2108 – это удел каждого автовладельца. Опытные специалисты неохотно берутся за восстановительные работы кузова. Это самый сложный и дорогой тип ремонта.

Уменьшить затраты и получить новый кузов можно, сделав ремонт своими руками. Этот тип ремонта – лучший вариант для мастеровитого владельца транспортного средства. Первым делом необходимо оценить состояние кузова, выяснить, какие детали требуют замены, и в зависимости от результатов определить необходимый тип ремонта. Капитальный ремонт состоит из следующих этапов:

  • детали, подвергшиеся коррозии заменяются на новые;
  • регулируются провисшие двери;
  • правятся вмятины;
  • восстанавливается общая геометрия;
  • производится покраска, полировка.

Этот тип ремонта достаточно громоздкий. Но сделать его частично, заменить отдельные детали, осуществить покраску можно своими руками.

Сколько весит автомобиль и детали ?

ВАЗ 2108 – цельнометаллический сварной несущий кузов, на котором расположены все агрегаты и элементы авто. Это означает, что кузов воспринимает все статические и динамические нагрузки закрепленных на нем узлов и деталей.

Для уменьшения веса и себестоимости авто элементы, не несущие нагрузки, изготовлены из более тонкого металла. Важнейшие для прочности конструкции имеют толщину около 1 мм, то есть на уровне современных, близких по классу, транспортных средств.

Рассмотрим сколько весят агрегаты и сам кузов “восьмерки”:

  • двигатель в сборе, без сцепления и коробки передач – 82 кг;
  • задняя подвеска, вес – 45 кг;
  • передняя подвеска – 55 кг;
  • коробка передач, вес – 34 кг;
  • карданный вал, вес – 10 кг;
  • радиатор, вес – 7 кг;
  • голый кузов ВАЗ 2108 под двигатель 1.5 – 245 кг.

Подготовка к ремонтным работам

1 – панель рамки радиатора; 2 – кронштейн крепления блок-фары; 3 – верхняя поперечина рамки радиатора; 4 – правый передний лонжерон; 5 – правый брызговик переднего крыла; 6 – правое переднее крыло; 7 – соединитель рамы ветрового окна и боковины; 8 – капот; 9 – правая наружная панель боковины; 10 – рама ветрового окна; 11 – панель крыши; 12 – арка заднего колеса; 13 – внутренняя стойка рамы ветрового окна; 14 – дверь задка; 15 – левая наружная панель боковины; 16 – желобок проема двери задка; 17 – панель задка; 18 – передняя дверь; 19 – задняя дверь; 20 – задний лонжерон пола; 21 – задний пол; 22 – средний пол; 23 – нижняя накладка боковины; 24 – усилитель пола под установку домкрата; 25 – передняя поперечина пола; 26 – передний пол; 27 – левое переднее крыло; 28 – левый брызговик переднего крыла; 29 – щиток передка; 30 – левый передний лонжерон; 31 – стойка рамки радиатора; 32 – нижняя поперечина рамки радиатора.

Независимо от того, какой тип ремонта вам предстоит, необходимо произвести демонтажные работы.

  1. Первым делом необходимо отключить все кабели, идущие внутрь дверей.
  2. При помощи торцевого ключа снимаем дверной ограничитель.
  3. При откручивании крепёжных болтов необходимо придерживать двери от перекоса.
  1. Перед тем как открутить монтажные болты, необходимо промаркировать их положение. Это облегчит последующую установку детали. Маркировка не потребуется, если капот будет меняться на новый.
  2. Снимаем омыватель лобового стекла и фонарь.
  3. Из кармана вытаскиваем жгут с кабелями.
  4. Откручиваем болты и снимаем капот.

Если на авто будет монтироваться новый капот, то на этом демонтаж окончен. В случае последующей установки старой детали, изнутри следует протянуть проволоку, привязав ее к жгуту с кабелями. Это поможет проложить проводку на место.

Важно! Капот имеет довольно большой вес, поэтому снимать и устанавливать новый следует с помощником.

  1. Для снятия внутренней отделки надо отщёлкнуть защёлки или открутить саморезы.
  1. Отключаем питание и достаём кабели.
  2. Отсоединяем упоры.
  3. Откручиваем крепёжные болты крышки и снимаем её с авто.

Решётка радиатора. Демонтаж решётки не составляет труда, если капот уже снят.

  1. Отсоединяем крепёжные болты.
  2. Отжимаем пластиковую защёлку.
  3. Снимаем решётку с авто.

  1. Для снятия переднего бампера надо открутить две гайки, которые фиксируют его на кронштейнах, и крепёжные болты.
  2. Задний бампер легко снимается после того, как откручены гайки и болты.

Крепёжные детали авто обычно подвергаются коррозии, поэтому демонтируя и осуществляя ремонт следует обработать их специальным раствором.

Кузовной ремонт и покраска автомобиля

Частичный кузовной ремонт ВАЗ 2108 своими руками может быть двух типов:

  • с покраской;
  • восстановительные работы, не требующие окрашивания.
Читать еще:  Высверливание точечной сварки

Устранить сквозную коррозию можно при помощи сварки. Для этого надо вырезать и зачистить прогнивший участок. Воспользовавшись сварочным аппаратом вварить заплатку из нового металла.

Если отверстие небольшого размера, можно применить особый тип шпаклёвки. Место вокруг отверстия зачищается наждачной бумагой от всевозможных загрязнений. Из стеклоткани вырезается заплатка. С внутренней стороны прикладывается временная подложка, и стеклоткань покрывается эпоксидной смолой.

Следующий шаг – покраска. Эту операцию необходимо произвести как можно быстрее, чтобы исключить начало коррозийного процесса при взаимодействии поверхности с воздухом. Так как подобрать подходящий цвет краски самостоятельно очень трудно, то лучше обратиться к специалистам.

Если проржавел небольшой участок кузова, то можно воспользоваться специальными составами. Ржавчину можно удалить также керосином, молочной кислотой, хлоридом цинка или воспользовавшись уксусом.

Для исправления небольших по площади деформаций своими руками существуют современные технологии, применение которых не требуют последующей покраски. Одна из таких инноваций состоит в том, что на место деформации устанавливается специальная присоска при помощи особого клея, и вмятина вытягивается наружу. Такой ремонт не требует профессиональной подготовки и особых навыков.

Для более высокой надёжности каркаса, можно использовать специальные распорки, тем самым дополнительно усилить кузов от эксплуатационной деформации.

Полезное видео

Посмотрите интересное видео как происходит покраска кузова ВАЗ 2108:

Покраска и восстановление кузова ВАЗ 2101 своими руками

  • Сколько весит каркас автомобиля и кузовные детали?
  • Характеристика кузова ВАЗ 2101
  • Основные причины почему гниют детали каркаса
  • Кузовные размеры: проверка геометрии автомобиля
  • Сварка и пайка прогнивших деталей корпуса
  • Покраска кузовных деталей своими руками
  • Полезное видео

На протяжении почти трех десятилетий легенда отечественного автопрома, автомобиль ВАЗ 2101, практически господствовал на дорогах огромной страны. Технические характеристики, управляемость, динамика, комфортабельный салон и цена «копейки» обеспечивали ей большой спрос у автолюбителей. Она и сегодня не является редкостью на дорогах постсоветского пространства.

Главной проблемой ВАЗ 2101 считается кузов, так как время, химические реагенты на дорогах и влажность берут свое. Учитывая, сколько времени прошло с момента выпуска последнего автомобиля (а это произошло в 1988 году), для владельцев «копейки» актуальным вопросом является ремонт, покраска и прочие восстановительные работы.

На эту модель, благодаря ее большой популярности, довольно просто найти запчасти и детали. Это важно, так как, учитывая возраст авто, рано или поздно владельцу модели придется столкнуться с полным восстановлением кузова.

Сколько весит каркас автомобиля и кузовные детали?

ВАЗ 2101 имеет кузов несущего типа, на котором расположены все узлы и элементы авто. Это означает, что кузов воспринимает все статические и динамические нагрузки закрепленных на нем узлов и агрегатов. При таком типе кузова очень важен материал каркаса.

Сколько весит кузов «копейки», зависит от того, из чего он сделан. Дело в том, что усиление слабых мест и увеличение массы каркаса ведут к повышению нагрузки на конструктивные детали и элементы.

Для уменьшения веса и себестоимости авто элементы, не несущие нагрузки, изготовлены из более тонкого металла. Важнейшие для прочности конструкции имеют толщину около 1 мм, то есть на уровне современных, близких по классу, транспортных средств.

Сколько же составляет вес кузова «копейки», можно узнать, сложив массу его элементов:

  • силовой агрегат с навесными приборами, вес – 140 кг;
  • задний мост, вес – 52 кг;
  • коробка передач, вес – 26 кг;
  • карданный вал, вес – 10 кг;
  • радиатор, вес – 7 кг;
  • голый кузов ВАЗ 2101 – 280 кг.

Характеристика кузова ВАЗ 2101


Сколько будет служить корпус, зависит не только от толщины металлического листа, но и от качества антикоррозийной защиты.

Результат закреплялся слоем грунта, нанесённого методом электрофореза, а днище машины покрывалось слоем специальной упрочняющей мастики. Результатом всего этого является то, что ВАЗ 2101 и по сей день остается равноправным участником дорожного движения.
Салон «копейки», а точнее, его выступающие детали: ручки, козырьки, рычаги оборудованы безопасно. На авторынках и в интернет-магазинах вы легко найдете все нужные запчасти, в случае необходимости их замены.


Салон имеет эргонометричное водительское кресло, хорошую термо- и шумоизоляцию, приточную вентиляцию, т. е. всё, что создает комфортные условия для находящихся в нем. Салон оборудован таким образом, чтобы в поле зрения водителя отсутствовали слепящие элементы и детали.

Наружные поверхности корпуса не имеют выступов, резких граней. Зеркала заднего вида «копейки» обеспечивают отличную обзорность. Ззеркала, фары и прочие элементы наиболее часто подвергаются механическому воздействию и требуют замены. Зеркала, как и прочие запчасти, всегда можно недорого приобрести на авторынке.

Интересное! Многие автовладельцы устанавливают на 2101 хромированные наружные зеркала.

Конструкция, которую имеют современные зеркала заднего вида, обеспечивает возможность ставить их на любой автомобиль.
Посмотрите про тюнинг ВАЗ 2101:

Основные причины почему гниют детали каркаса

Так или иначе, со временем любое транспортное средство требует восстановительных кузовных работ. Это происходит по следующим причинам:

  • дефекты, возникающие при механическом воздействии на корпус;
  • эксплуатация машины в городских условиях, где неизбежно присутствие химических реагентов на дорогах;
  • постоянный конденсат, вызванный резкими колебаниями температуры окружающего пространства (в случае хранения автомобиля вне гаража);
  • под элементами тюнинга авто скапливается влага, приводящая к появлению коррозии;
  • нечастая мойка транспортного средства ведет к скоплению грязи и влаги в разных полостях конструкции.

Чаще всего ржавчина появляется на определенных участках корпуса, которых не так уж и много, но зачастую это труднодоступные места, где скапливается и не испаряется влага: ниши колес, двери, пороги, крышки багажника и капота.

Кузовной ремонт, его сложность и необходимые инструменты зависят от степени распространения коррозийных процессов, которые бывают следующих видов.

Вид коррозииКак проявляетсяКак удалить
1. ПоверхностнаяРжавчина распространяется равномерно по металлической поверхностиПроцесс удаления своими руками этого вида коррозии простой и не требующий особых навыков: ржавчина зачищается, обезжиривается, наносится грунт и производится покраска детали
2. ТочечнаяРжавчина проникает в толщу металла, разрушает поверхность и структуруВ этом случае требуется более серьезный кузовной ремонт

Рассмотрим подробно этапы проведения кузовных работ при наличии точечного очага коррозии. Чтобы сделать такой ремонт своими руками, необходимо иметь хотя бы элементарные слесарные навыки. Но даже если вы ни разу не занимались этим видом работы, при наличии желания, терпения и нашей инструкции вы сможете сделать ремонт корпуса машины своими руками.

Полезное! Оценивая степень поражения, примите во внимание следующее: если очаги коррозии появились на центральных стойках, в стыковочных зонах подмоторной рамы, лонжеронах и других силовых элементах, никакой ремонт и последующая покраска не спасут положение. Правильным шагом будет полная замена корпуса.

Кузовные размеры: проверка геометрии автомобиля

Ремонтные работы по восстановлению кузова ВАЗ 2101 следует начать с проверки его геометрических размеров. Геометрия корпуса может быть нарушена в результате разнообразных механические воздействий, потери жесткости и упругости ржавых элементов конструкции.

Чтобы в результате восстановительных работ геометрия автомобиля соответствовала его изначальным параметрам, проверьте контрольные точки, указанные в инструкции по эксплуатации транспортного средства. Сколько мм конусности при этом допускается, даст ответ завод-изготовитель, определивший неравномерность зазоров в 1,5 мм.

Если допуски для лицевых элементов относительно неподвижных конструкций составляют более 2 мм, то требуется восстановление геометрии остова, которое производится в автомастерских на специальном оборудовании – стапеле. В случае отсутствия серьезных расхождений в геометрических размерах, замеренных и паспортных, можно приступать к следующему шагу – сварочным работам.

Сварка и пайка прогнивших деталей корпуса

Все сильно проржавевшие съемные элементы демонтируются для последующей замены на новые запчасти. Места крепления деталей к кузову тщательно зачищаются наждачной бумагой, обезжириваются и грунтуются.

Если вам все же не удалось найти какие-либо запчасти и детали, то поврежденный элемент придется восстанавливать. Для этого могут понадобиться болгарка, автоген, споттер, рихтовочные инструменты. Восстановить деформированные участки поверхности можно различными способами, например:

  • используя специальные рычаги;
  • применяя аппликаторы по клеевой или вакуумной технологии с наружной стороны;
  • с помощью магнита;
  • методом нагрева с последующим охлаждением.

Если необходимо соединить участки или конструкции в неответственных местах расположения, можно воспользоваться методом пайки:

  1. Места контакта деталей покройте припоем, нагрейте и соедините.
  2. В зону стыка поместите припой, прогрейте газовой горелкой или мощным паяльником.

Используйте для пайки специальный флюс и припой, так как обычное олово не обеспечит прочного и надежного соединения деталей.

Когда замена запчасти представляет собой трудоемкую или нецелесообразную процедуру, а конструкция прогнила в одном месте, можно поставить заплату из нового металла. После того как вы восстановили деформированные участки корпуса автомобиля, следует заключительный этап капитального ремонта – покраска.

Покраска кузовных деталей своими руками

Перед тем как приступить к окрашиванию ВАЗ 2101, надо выровнять отремонтированные поверхности, используя шпаклевку. Это очень важная процедура, от которой напрямую зависит конечный результат – покраска, ее внешний вид и защитные свойства.

Для выравнивания поверхности перед покраской автомобиля приготовьте состав: смешайте шпаклевку с отвердителем (сколько надо брать отвердителя, указано на этикетке расходного материала) до получения однородной массы. Теперь резиновым шпателем нанесите смесь на поверхность. После сушки обработанные участки следует отшлифовать до ровного состояния.

Следующее ваше действие – нанесение грунтовки. Эта процедура способствует лучшей сцепке автоэмали с металлом, в результате чего покраска обеспечит более прочное, износостойкое и надежное покрытие корпуса авто.

Наносить краску своими руками можно валиком, кистью или используя покрасочный пистолет (краскопульт). Последний вариант обеспечит более качественный слой ЛКМ, сократит время работы.

Полезное видео

Наглядное видео как происходит покраска кузова ВАЗ 2101:

Ремонт кузова Ваз 2108 разной степени тяжести

Восьмая модель от отечественного производителя в свое время быстро стала популярной и до сих пор ее можно встретить на автотрассах. Но несмотря на свою прочность, Ваз 2108 ремонт кузова требует не реже, чем другие подобные авто. Это может быть вызвано разными причинами – ДТП, безответственное отношение к техническому состоянию авто, эксплуатационные повреждения, связанные с некачественными дорогами и многое другое.

Распространенные дефекты кузова 2108, вызванные воздействием коррозии

Основная головная боль автовладельцев – коррозия металлических элементов кузова. В «восьмерке» ей наиболее подвержены:

  • задние и передние двери, пороги;
  • лонжероны;
  • крышка багажника;
  • днище;
  • стаканы (опоры стоек);
  • арки колес.

Ржавчина, приводящая к наличию дефектов разной степени сложности, может быть вызвана стиранием защитного покрытия (если его долгое время не обновляли), попаданием сырости под резиновые уплотнители, некачественным ремонтом кузова 2108 после ДТП, а также стать следствием глубоких царапин, разрушивших ЛКП до самого металла.

Чтобы предохранить кузов от тяжелых последствий, вызванных наличием ржавчины, необходимо:

  1. своевременно обрабатывать кузовные детали специальным защитным составом (например, битумной мастикой);
  2. незамедлительно устранять глубокие сколы и трещины лакокрасочного покрытия, следить за его целостностью;
  3. обрабатывать резиновые уплотнители силиконовой смазкой.

И, разумеется, следить за внешним и внутренним состоянием транспортного средства.

Основные этапы ремонтных работ

Ремонт кузова Ваз 2108 включает в себя несколько этапов, актуальных для всех моделей Ваз. Если не подразумевается капитальный ремонт автомобиля, то принцип действий следующий:

  • Демонтируются все пластиковые элементы оперения.
  • Участки, поврежденные коррозией, тщательно зашлифовываются.
  • Прогнившие насквозь части кузова вырезаются и залатываются (в особо тяжелых случаях производится замена всего элемента).
  • Залатанные/замененные участки и сварочные швы шлифуются.
  • Поверхность обрабатывается грунтовкой, окрашивается, лакируется и полируется.

При полноценном восстановлении кузова, кроме вышеперечисленных процедур, необходимо:

  1. отрегулировать двери (при их провисании);
  2. выправить вмятины;
  3. исправить геометрию.

Только после этого можно кузовной ремонт Ваз 2108 считается законченным, и можно приступать к покраске и полировке.

Капитальный ремонт «восьмерки»

Проведение таких работ лучше не пробовать выполнять самостоятельно, а сразу обратиться к профессионалам. Если модели 2108 ремонт кузова потребовался в полном объеме, то это предполагает слишком много мероприятий, требующих профессионального оборудования и специализированных инструментов.

В первую очередь демонтируются двери, капот, багажник. Затем снимается решетка радиатора, бампер, а из салона «изымаются» все сиденья. Машину можно считать готовой к ремонту. Сначала необходимо проверить состояние балки и лонжеронов. При необходимости лонжероны заменяются. Далее ремонтируются все участки, подверженные коррозии.

Разумеется, в гаражных условиях тоже можно исправить некоторые дефекты, если их ремонт не требует профессиональных знаний и умений. Это может быть удаление неглубоких сколов и царапин, выправление вмятин (при наличии опыта в рихтовке). С более сложными проблемами лучше обратиться в автосервис – только тогда будет уверенность в отличном результате.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
