Как подключить автомобильную магнитолу Мистери (Mystery)

Подключени­е магнитолы mystery

Автомагнитолы семейства mystery можно отнести к достаточно недорогому музыкальному оборудованию, предназначенному для эксплуатации в автомобилях с напряжением в бортовой сети до 14,4В и имеющему, при этом, вполне достойные показатели по качеству воспроизводимого звука и надежности. Однако для того, чтобы подобная мультимедийная система могла проявить себя с наилучшей стороны следует не забывать, что установка автомагнитолы mystery своими руками требуетобязательного выполнения определенных правил.

Прежде всего, необходимо помнить, что перед началом любых работ, связанных с вмешательством в электрическую схему автомобиля следует отключить «минусовую» клемму аккумулятора и, тем самым, максимально исключить создание условий для возникновения коротких замыканий в процессе подключения автомагнитолы. Кроме того, схема подключения магнитолы mystery предполагает наличие на вашем автомобиле универсального разъема ISO и при его отсутствии необходимо особое внимание уделять соблюдению цветной маркировки соединительных проводов (впрочем, во избежание досадных неожиданностей, нелишним будет выполнить хотя бы выборочную «прозвонку» этого разъема). Следует также проследить и за правильностью подключения минусовых клемм звуковых колонок, не допуская подсоединения их непосредственно на корпус автомобиля.

Не рекомендуется, также, запитывать автомагнитолу мистери напрямую от аккумуляторной батареи, то есть миную замок зажигания — подобное «упрощение» монтажа приведет к ускоренному разряду аккумулятора, особенно во время длительных стоянок.

Что касается установки непосредственно ресивера то для него, как правило, прекрасно подойдет отсек на приборной панели, предназначенный именно для этих целей. Однако в любом случае, это место должно быть защищено от прямого попадания солнечных лучей, вибрации и чрезмерного запыления. Угол наклона передней панели ресивера не должен превышать 30°.

Для надежного закрепления ресивера в монтажном отсеке воспользуйтесь специальной рамкой из комплекта системы, которая фиксируется в нише при помощи отгибания специальных металлических «язычков». Блок ресивера закрепите в рамке, используя металлическую скобу и крепежный винт 5×25 мм.

При возникновении необходимости демонтажа ресивера, данную процедуру выполняют в обратном порядке, вставив в установочные пазы на боковых стенках блока специальные ключи из комплекта.

Перед окончательной фиксацией ресивера, включая установки внешней декоративной панели, выполните подключение всех электрических соединений, руководствуясь приведенной схемой, и проверьте мультимедийную систему на работоспособность. Для того, чтобы инициализировать систему перед первым подключением, при помощи тонкого предмета (например, стержня шариковой ручки) утопите кнопку RESET, расположенную на корпусе магнитолы. Подобную процедуру следует проводить и в других случаях полного обесточивания автомобиля, в частности при замене аккумулятора.

Инструкция как подключить магнитолу Mystery и схема распиновки проводов

  1. Mystery MCD
  2. Mystery MMD
  3. Полезные советы

Автомагнитолы Mystery являются бюджетными, но качественными аудиоустройствами для использования в машинах. Они отличаются хорошим звуком и исключительной надежностью. Поэтому многие водители интересуются, как подключить магнитолу Мистери самостоятельно.

Mystery MCD

Для лучшей работы мультимедийной системы требуется выполнять некоторые правила. Большинство магнитол Мистери имеют практически одинаковый принцип подключения. Однако в отдельных ситуациях они могут отличаться у разных моделей.

При покупке у дилера нужно приобрести специальный переходник. Он упростит установку автомагнитолы. Можно справиться с задачей и без переходника. Дополнительно стоит взять мультиметр или вольтметр. Они помогут определить функции проводов. Можно присоединять кабель к разъемам, ориентируясь на цвета. Последние порой могут не совпадать.

  1. Перед началом монтажа необходимо отключить клемму “минус” аккумулятора. Такая мера предосторожности нужна для предотвращения возникновения коротких замыканий при подключении.
  2. После ознакомления с руководством можно приступать непосредственно к установке. Надо в точности придерживаться предложенной схемы. При неправильно подключенном проводе устройство будет плохо работать или не функционировать совсем.
  3. Желтый или зеленый провод подсоединить к плюсовой клемме аккумулятора. Черная жила используется для заземления. Ее вывести на массу. Для питания красного провода его требуется подключить к замку зажигания.
  4. Распиновку следует осуществлять с учетом приведенной информации. Часто применяют схожие оттенки жил.
  5. Голубой провод подсоединить для автоматической активации усилителя звучания магнитолы и антенны. Жила может иметь белую полоску.
  6. Оранжевый разъем применяют для подключения к клемме, управляющей переключением освещения. Черно-желтый предназначен для дистанционного управления громкостью.

После совмещения входов подсоединить выходы. Такие жилы подключить к динамикам. Провода идентичного цвета прикрепить к одной колонке. В конце проверить исправность работы устройства.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Mystery MMD

В некоторых версиях MMD может отсутствовать черно-желтый провод. Аналогичного разъема просто нет. Функция дистанционного регулирования громкости есть не во всех автомобилях. Ее отсутствие не влияет на качество работы устройства.

Особого внимания заслуживают жилы, подсоединяемые к колонкам. В любой паре проводов есть тонкая черная линия. Ее используют для обозначения минусовой жилы. Если ошибиться и перепутать его с плюсом, не будут слышны низкие частоты. При воспроизведении записей басы просто исчезнут. Динамики начнут работать в противофазе. Ошибка в цветах вызовет ошибку в регулировке баланса.

Левый передний подключается белыми проводами. Серые подсоединяются справа спереди. Задний левый активируется зелеными жилами. Сиреневые предназначены для правого.

Полезные советы

Крайне желательно покупать лицензионное устройство. Тогда в комплекте будут присутствовать нужные разъемы с кабелем для активации различных опций. К ним относятся питание, акустика и др. При приобретении понадобится взять дополнительно металлические салазки. Они необходимы для подключения магнитолы к панели машины.

Перед монтажом магнитолы Mystery рекомендуется внимательно ознакомиться с прилагаемым руководством и схемой подключения. Если есть сомнения в собственных силах, лучше обратиться за помощью к специалисту. В качестве альтернативы можно найти в интернете и посмотреть видео с названием “Подключаем стереосистему Mystery”.

Стоит строго соблюдать указанные правила подключения магнитолы. Иначе качество звучания может испортиться. Такое часто случается, если неправильно подсоединить шнуры. Их легко перепутать из-за похожих цветов. В инструкции должно присутствовать подробное описание распиновки.

Не все места одинаково хорошо подходят для установки ресивера. Он не должен мешать управлению колесом или переключению передач. Иногда это приводит к дорожно-транспортному происшествию. Плохо, когда ресивер ухудшает видимость для автовладельца. Отличным местом является приборная панель. На ней есть специальный отсек.

Нельзя забывать про работу защитных устройств. Ничто не должно препятствовать исправному функционированию подушки безопасности. В противном случае подобная оплошность грозит аварией с летальным исходом.

Запрещено управлять ресивером во время езды. Если водитель отвлекается от ситуации на дороге, он представляет угрозу для себя и других автомобилистов. Видеопрограммы стоит просматривать лишь после остановки транспортного средства.

Подключение магнитолы в авто без схемы разъема.

Как подключить авто радио — распиновка.

Попался вот такой экспонат — радио магнитола Mystery MAR-818U (V5N10) автомобильный MP3 / WMA ресивер, который надо подключить к автомобилю . Эта автомагнитола имеет разъем собственного типа, с которым применяется стандартный Евро / переходник, в настоящее время — утерянный .

Кто уже успел посмотреть видео подключения авто радио Mystery MCD 664 MPU .

Как найти распиновку проводов и подключить автомагнитолу без фишки — тот уже имеет первичное представление о расположении и назначении контактов в разъеме . Проверим, есть ли разница между 818 и 664 моделями .

Пациент авто / магнитола Mystery MAR-818U с платой
PY-6618M3-MB (SPR) 4X7W (18P) .
2014-07-04 REV : 03 .
06-106618-2004 .
внешний вид платы авто радио ресивера на картинке .

Заводская табличка подключения авто магнитолы не проясняет ситуацию и не содержит распиновки разъема / фишки подключения .

Несложное вскрытие авто радио позволяет увидеть на обратной стороне платы сокращения названий выводов подключения магнитолы к автомобилю . Распиновка разъема / контактов на фото . Кстати, в разметке — содержится ошибка . Вместо FL+ / FR- следует читать FR+ / FR- . Выводы авто ресивера : NC (нет контакта), ACC (зажигание) B+ (аккумулятор), GNC (масса) . FL, FR, RL, RR — колонки / динамики . ANT (контакт подачи питания для активной антенны) .

После идентифицирования контактов для подключения авто радио приемника — можно закрыть корпус и приступить собственно к подсоединению проводов, однако успокаиваться еще рано . Гибкий шлейф передней панели слишком твердый и один из выводов может легко обломиться, что приведет к частичной потере работоспособности радио магнитолы . После подключения следует проверить исправность ее функционирования и устранить обнаруженные дефекты (погасла / не горит панелька магнитолы, нет питания на активную антенну, авто радио не включается . ) — при необходимости .

Распиновка разъема на корпусе магнитолы / ресивера Mystery MAR-818U . Масса почему-то обозначена GNC вместо GND (стерлась краска или опечятка?) — в любом случае, заземляющий провод можно подключить к винту М5 на задней панели, которая пайкой соединена с платой .

Правильное подключение автомобильной радио / магнитолы обеспечивает ее надежную, безопасную и безотказную эксплуатацию при дальнейшем использовании . Итак, нужны окончательные выводы и, они — есть . Возможно большинство авто магнитол Mystery придерживаются общего стандарта разъема подключения . Большинство — но не все (может зависеть от платы) . Распиновка разъема подключения поможет избежать ненужного вскрытия радио аппарата и сохранить шлейф передней панели — в целости (не придется изучать такие вопросы, как : как починить / отремонтировать шлейф ; как зачистить шлейф ; как заменить / припаять шлейф) .

TechStop-Ekb.ru : познавательные развлечения, техника, технологии . На сайте, для работы и соответствия спецификациям — используются . Протокол HTTPS шифрования для безопасного соединения с сервером и защиты пользовательских данных . Антивирус DrWeb для превентивной защиты пользователей от интернет угроз и вирусов . Ресурс входит в рейтинги Рамблер Топ 100 (познавательно-развлекательные сайты) и Mail Top 100 (авто мото информация) .

Тех Стоп Екб RU (РФ) официальный сайт, популярные темы, погода, новости, обзоры с картинками, бесплатно, актуально, без регистрации . Смотреть утром, днем, вечером и ночью — круглосуточно онлайн .

Ремонт автомагнитолы Mystery MCD-795MPU

Автомагнитола не включается, сгорел предохранитель

Нередки случаи, что владельцы автомобильных магнитол и CD/MP3–ресиверов сталкиваются со случаями поломки своих аппаратов.

Причиной порчи дорогостоящего прибора может быть рядовая переполюсовка проводов питания автомагнитолы при подключении, кратковременные всплески напряжения в бортовой электросети автомобиля или износ и замыкание на корпус проводов и кабеля.

Здесь будет рассказано о ремонте автомобильного CD/MP3 – проигрывателя Mystery MCD-795MPU. Данная инструкция поможет при самостоятельном ремонте автомагнитол: кассетных, дисковых (CD/MP3), бездисковых (c USB). Начальных знаний по электронике будет достаточно, чтобы произвести данный ремонт смог даже радиолюбитель–новичок.

Проявление неисправности

Автомагнитола не включается, сгорел предохранитель в цепи питания.

Как правило, все автомагнитолы оборудованы предохранителем в плюсовой цепи питания 12V. Номинал плавкого предохранителя 10A. Именно этот предохранитель сгорает, если допущена ошибка при подключении проводов питания автомагнитолы к бортовой сети автомобиля (перепутаны + и —).

Стоит помнить одно простое правило. Если плавкий предохранитель сгорел, то не стоит второпях ставить ему замену или «жучка» (обычный кусок медного провода). Дело в том, что в большинстве случаев предохранитель перегорает уже после того, как вышел из строя какой-либо элемент схемы.

Сначала нужно разобраться в причине перегорания предохранителя. А если же вы установите новый предохранитель, то есть риск «дожечь» автомагнитолу.

Плавкий предохранитель — это последний рубеж защиты, когда уже что-то «сгорело» и потребляет огромный ток. Он служит лишь для того, чтобы пресечь перегрев и возгорание соединительных проводов и кабеля.

Итак, разберём поэтапно ремонт автомагнитолы Mystery MCD-795 MPU. Первым делом необходимо вскрыть металлическую крышку со стороны печатной платы. Далее производим осмотр печатной платы на предмет наличия обуглившихся дорожек, сгоревших деталей. Иногда перегоревшие дорожки не удаётся обнаружить при беглом осмотре. Например, обрыв может быть скрыт под основным разъёмом. Такое может быть, если печатная плата двухсторонняя.

На фото отмечено место перегорания печатной дорожки на плате.

Скорее всего, владелец аппарата решил не «париться» и подключил питание напрямую, без плавкого предохранителя, либо поставил «жучок» пытаясь привести автомагнитолу в чувства. Это привело к тому, что печатная дорожка послужила своеобразным предохранителем и сгорела, как только по ней прошёл ток короткого замыкания. В некоторых случаях горит всё целиком, и предохранитель, и печатные дорожки на плате.

Восстанавливаем перегоревшую печатную дорожку.

Чтобы добраться до радиодеталей вскрываем верхнюю металлическую крышку, вывинчиваем 4 болта, крепящих CD/MP3 деку.

Вынимаем дисковую деку не забывая отстегнуть 2 шлейфа, подключенных к основной плате. Обычно шлейфы и разъёмы отсоединяются довольно легко, дополнительных инструментов не потребуется.

Далее находим защитный диод на плате. Расположен он обычно поближе к питающим цепям и основному разъёму.

Необходимо выпаять его и проверить на «пробой». На «пробой» – это значит замерить его сопротивление в прямом и обратном включении. Диод обладает односторонней проводимостью. Если он «звонится» как обычный медный провод, то его пробило. О проверке полупроводниковых диодов цифровым мультиметром я рассказывал здесь.

Так как диод «зажат» дросселем фильтра, то пришлось сначала выпаять его.

Проводим проверку защитного диода

Меняем щупы мультиметра местами, как на фото.

Как видим, в обоих направлениях мультиметр показывает нулевое сопротивление, – диод пробит.

Читать еще:  Как снять штатную магнитолу на Митсубиси Лансер 10

Смотрим марку диода – 1N5401. Необходимо подобрать ему аналог и заменить исправным. Диоды серии 1N5400-1N5408 рассчитаны на средний прямой ток 3 ампера. Подойдёт любой выпрямительный диод этой серии или любой другой на ток 3 ампера. Полную документацию (datasheet) на диоды серии 1N5400-1N5408 можно посмотреть на сайте www.alldatasheet.com или поискать через поисковики в интернете.

Если подходящего диода нет под рукой, можно взять такой же из нерабочей автомагнитолы, что и было сделано. Защитный диод 1N5402 выпаял из нерабочей платы кассетной магнитолы.

Прежде чем впаивать заимствованный, бывший в работе диод, обязательно проверьте его.

Если никак не удаётся найти подходящий диод, то его можно вообще не впаивать, а только выпаять неисправный!

Суть этого диода в том, что при штатной работе автомагнитолы он постоянно закрыт и не пропускает ток, так сказать, «бездельничает». Он включен в обратном направлении по отношению к поданному на автомагнитолу питанию 12V. Как только полярность напряжения изменится на противоположную (при неправильном подключении), диод начнёт пропускать через себя ток. Так как в цепи диода нет никакой нагрузки, то через него пойдёт очень большой ток короткого замыкания. Он вызовет перегорание плавкого предохранителя. Почти всегда вместе с предохранителем перегорают печатные дорожки на плате, а иногда и сам диод.

В этом и заключается защитная роль диода, который принимает весь удар на себя, предотвращая выход из строя микросхемы усилителя и других узлов автомагнитолы. Поэтому можно и не заменять его. Автомагнитола будет работать исправно. Но в случае повторной переполюсовки питания могут сгореть и другие элементы схемы, например, микросхема усилителя мощности звуковой частоты (УМЗЧ), которая стоит довольно дорого.

Также бывает, что из-за длительной эксплуатации или производственного брака выходит из строя как раз таки защитный диод. Никакой неисправности бортовой сети автомобиля, естественно, нет.

Перед тем, как подключать отремонтированную автомагнитолу к бортовой электросети автомобиля, следует убедиться в исправности проводки и наличия штатного напряжения, иначе можно повторно «спалить» её.

Инструкция к автомобильной магнитоле Мистери (Mystery): схема подключения автомагнитолы и модели

Для водителей, которые проводят долгое время в машине, важно послушать музыку в хорошем качестве. Обеспечить качественное звучание может магнитола Мистери. В статье рассматриваются ее особенности, преимущества и недостатки, возможные неисправности, нюансы подключения и настройки, дается обзор моделей.

Особенности

Популярность автомагнитол Мистери среди автолюбителей во многом объясняется ценовой политикой компании. Производитель поддерживает цены на одном уровне не зависимо от курса валют, поэтому цены девайсов доступны широкому кругу покупателей. В компании всегда отслеживаются последние тенденции в мире электроники, что отражается в выпуске новых моделей.

Автомагнитолы Мистрери многофункциональны. Несмотря на большое количество моделей, компания производит устройства высокого качества. Особенность устройств в том, что их можно подключить к штатным разъемам. Поэтому установку может сделать любой автолюбитель самостоятельно. Автомагнитолы оснащены разъемами для подключения различных цифровых устройств, которые способны воспроизводить известные форматы.

Девайсы оснащены встроенными процессорами, которые отвечают за качество и частоту звука. С помощью эквалайзеров пользователь имеет возможность отрегулировать звук согласно своему вкусу. Модели оснащены подсветкой с возможностью выбора цвета. Встроенный GPS-навигатор дает возможность сэкономить на покупке навигационных устройств.

Виды и модели

Автомобильные магнитолы Мистери пользуются спросом на автомобильном рынке. Ниже будут рассмотрены некоторые модели.

MDD 6270NV

Данная модель представляет собой магнитолу в стильном корпусе с сенсорным экраном. Одним из преимуществ является простота и удобство эксплуатации. В комплект входит головное устройство, мощная антенна, GPS-навигатор, есть ТВ-тюнер. Чтобы водителю было удобнее управлять устройством управляющие кнопки можно установить на рулевом колесе.

  • поддержка различных устройств, что позволяет прослушивать музыку с карт памяти, воспроизводить видео с CD дисков и т.д.;
  • для подключения девайсов магнитола оснащена портом USB;
  • предусмотрен дополнительный видеовход, что дает возможность подключения камеры заднего обзора;
  • доступная стоимость.

MMD 6220S

Внешне ресивер выглядит привлекательно, размер составляет 2 din. Экран 6,2 дюйма, по бокам расположены кнопки переключения. Громкость меняется с помощью регулятора, аналогичный переключатель для поиска по частотам радиостанций. Имеется цветная подсветка, которую можно менять. Выбор цветов достаточно широкий. Внешний вид можно изменить, выбрав в качестве заставки на экран, картинку марки автомобиля.

Магнитола оснащена разъемами для камеры обзора сзади авто, самбуфера, ТВ-антенны, для считывания карт памяти SD, а также USB портом и разъемом. Управление простое. На экране высвечивается время и дата. Внизу есть кнопка для перевода устройства в ночной режим работы. Оснащено устройство эквалайзером, хорошим радиоприемником. Есть возможность воспроизводить CD и DVD диски.

MDD 7120S

Автомагнитола Мистери MDD 7120S имеет сенсорный ЖК-дисплей с диагональю 7 дюймов с высоким качеством изображения. Данная модель является универсальным устройством способным считывать информацию в разных форматах и носителей (CD/ DVD/ MP3/USB). На передней панели расположен порт для USB и карт SD (автор видео — Serega Soviet).

Преимущества модели 7120s:

  • стандартный размер 2 din позволяет установку на автомобили, выпущенные после 2007 года;
  • выходная мощность 4х50 Вт;
  • девайс оснащен встроенным ТВ-тюнер, который поддерживает стандарты: PAL, SECAM и NTSC;
  • можно установить управление на руль
  • радиопередатчик работает на волнах УКВ, FM и AM;
  • с тыльной стороны есть вход для камеры заднего обзора и AV.

С комплектом магнитолы идет пульт дистанционного управления.

MDD 4310S

Модель оснащена полноцветным дисплеем. Размер экрана 6,2 дюйма. Насыщенные цвета и высокая чувствительность позволяют просматривать фильмы и видеоролики в хорошем качестве. На мониторе хорошо отображается карта местности. Мощная антенна, идущая в комплекте, качественно принимает сигналы независимо от нахождения автомобиля.

Магнитола имеет следующие технические характеристики:

  • оснащена GPS-навигатором;
  • мощность составляет 50 Вт;
  • размер устройства — 2 din;
  • размер сенсорного экрана – 6,2 дюйма;
  • поддерживает широкий диапазон радиочастот;
  • позволяет воспроизводить аудио форматы – MP3, WMA;
  • есть возможность просматривать видео в формате MPEG4.

Руководство по эксплуатации

Перед тем, как устанавливать магнитолу в автомобиль, следует внимательно изучить предлагающееся руководство по эксплуатации и придерживаться рекомендаций, указанных в нем. Подключение выполнять согласно схеме.

Схема подключения магнитолы Мистери

Основные аспекты подключения

Перед подключением нужно отсоединить минусовую клемму аккумулятора.

Устанавливать ресивер следует подальше от источников тепла, в месте, где нет прямых солнечных лучей, пыли, грязи и больших вибраций.

Для подключения следует использовать специальные автомобильные кабели и провода с соответствующим сечением, чтобы избежать падения напряжение.

В процессе установки выполняются следующие шаги:

  1. С помощью специальных ключей нужно вынуть магнитолу из установочной рамки.
  2. Затем рамку, в которую будет устанавливаться устройство, необходимо вставить в штатное место на приборной панели. Устанавливать рамку следует без приложения усилий, чтобы не повредить ее. После установки рамку нужно закрепить.
  3. На следующем этапе необходимо подключить антенну и присоединить все провода и кабели к разъемам согласно схеме подключения, которая находится в инструкции магнитолы Мистери.
  4. Далее устройство вставляется в рамку до упора, пока пружины не войдут в соответствующие пазы.

Для увеличения помехоустойчивости корпус автомагнитолы нужно соединить с металлической частью кузова.

После установки магнитолы подключается аккумуляторная батарея. Для некоторых моделей достаточно питания от прикуривателя, поэтому их можно подключать к нему.

Основы настройки

Управление и настройка устройства осуществляется с помощью кнопок, расположенных на передней панели.

Они имеют следующее назначение:

  • кнопка для снятия мордочки (передней панели);
  • включения/выключения;
  • регулятор уровня громкости;
  • выбор режима работы;
  • переход к следующему треку;
  • извлечение диска;
  • выбор радиостанции;
  • кнопки включения различных режимов воспроизведения;
  • переход к предыдущему треку;
  • выбор частотного диапазона;
  • мгновенное включение/выключение звука;
  • инициализация системы (сброс данных).

На передней панели есть разъемы для подключения внешних устройств, SD карты памяти, USB.

Аналогичные кнопки управления находятся на пульте дистанционного управления, который прилагается к аппарату. Назначение кнопок управления подробно описано в руководстве автомагнитолы. Там же описано, как правильно выполнить общие настройки, а также настроить радио, звук время и дату, изображение, рулевое управление и т.д.

Возможные неисправности и способы их устранения

Как и любое устройство, магнитола может иметь неисправности.

Плюсы и минусы девайсов

Основные преимущества автомагнитол Мистери:

  • удобство и простота подключения;
  • разъем для подключения камеры заднего вида;
  • GPS-навигатор;
  • мощная антенна;
  • широкий частотный диапазон;
  • наличие эквалайзера;
  • качественный звук;
  • подсветка.

Недостатки относятся к конкретным моделям.

Можно назвать некоторые из них:

  • задействованы не все кнопки;
  • ограниченные возможности эквалайзера;
  • неудобный интерфейс плеера;
  • плохое качество звучания;
  • мало настроек.

У каждой модели свои достоинства и недостатки.

Цена вопроса

Видео «Особенности MDD-6270NV»

В этом ролике рассказывается о некоторых особенностях автомагнитолы Мистери MDD-6270NV, которые не описаны в инструкции (автор видео sha4lo).

/ Магнитола мистери с экраном инструкция.md

Магнитола мистери с экраном инструкция

Onlinemanuals.ru
Mystery MMD-4204S инструкция, характеристики, форум
Инструкция для MYSTERY MAR-818U

Автомагнитолы Mystery и их подробный обзор будет представлен в нашей статье. В частности нами будет рассмотрена такое известное устройство, как автомагнитола Mystery mdd nv и описаны другие модели. Для начала не будем торопиться с обзором, а узнаем как выбрать головное устройство из ассортимента множества моделей Мистери. Понятно, что сложности выбора обусловлены именно количеством, ну и заполонением современного рынка подделками кустарного производства из Китая. Определить подделку сумеет только профессионал, если та сделана с виду на должном уровне. С другой стороны, даже новичок сумеет распознать кустарное производство, во-первых по стоимости, а во-вторых, по различным мелким штрихам. Если инструкция на автомагнитолу написана на ломаном русском языке, в ней нет названия бренда, то скорее всего, она переведена с китайского на русский компьютерной программой и головное устройство — подделка. Рассмотрим теперь лучшие модели автомагнитол Мистери, пользующиеся уважением нашего, российского покупателя. Эта автомагнитола отличается стильным лаконичным корпусом и сенсорным дисплеем. Удобство и простота в управлении — еще одно преимущество данной модели. В комплекте с головным устройством пользователь получит мощную антенну, GPS-навигатор см. Автомагнитолы с навигацией 2 дин — выбираем и устанавливаем с комфортом и ТВ-тюнер. Для большего комфорта производитель позаботился о водителе, давая возможность установить управление магнитолой на руль. Невероятно приятно смотрятся на таком мониторе телепередачи, фильмы и т. Кроме того, дисплей отменно справляется с отображением карты местности. Можно назвать вполне приемлемой моделью для подарка, например, на Новый год. Эта магнитола успешно заменит старую, обрадует любого владельца транспортного средства. Довольно популярна модель у нас в России, так как стоит не очень дорого и дает возможность прослушивать классную музыку без компакт-дисков. Среди многочисленных отзывов об этой магнитоле, найденных в сети, большею частью положительных, хотелось бы выделить следующие моменты: Что касается слабых сторон, замеченных пользователями, то их не так уж и много: Очередная недорогая магнитола, но обладающая множеством полезных функций. Американцы в очередной раз удивили. Mystery выпустило головное устройство с хорошими опциями, качественным сенсорным дисплеем и смогла обеспечить доступную стоимость. Автомагнитола на 1 дин. Она также довольно популярна у нас в стране благодаря неплохой стоимости и набору функций. Приведенные выше описания автомагнитол Мистери не способны в полной мере ознакомить читателя с головными устройствами этого бренда. Их на самом деле очень и очень много. Обзоры, представленные выше, лишь ознакомление с моделями доступными и популярными в нашей стране. Что касается инструкции об установке своими руками, то она идет всегда в комплекте с магнитолой. В процессе самостоятельного монтажа крайне рекомендуется изучить видео и фото — материалы. Цена на модели головных устройств Мистери разная и если вышеописанные модели не удовлетворяют индивидуальным вкусам, то можно найти другие, более дорогие и с дополнительным набором функций. Автоновости Эксперты Фирмы Товары Статьи Услуги Книги Бренды Фотогалерея Видео. Автомагнитола Mystery mar u. Автомагнитола Mystery mdd s. Распиновка разъемов автомагнитол Mystery mdd. Автомагнитола Mystery mar uc. Автомагнитола Mystery mmtd s. Автомагнитола Mystery mmd n. Mystery mcd mpu автомагнитола. Автомагнитола Mystery mcd mpu. Об авторе Стать автором. Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Автомагнитолы Prology и их подробный обзор. Автомагнитолы китайские 1 din и их подробный обзор. Бездисковые автомагнитолы и их подробный обзор. Менял у них лобовое стекло на Мазда 3. Никаких нареканий не было. Стекло новое, без искажений, установщики сразу видно, что опытные, герметик немецкий. Поставили быстро, ничего не сломали и т. Вы когда-нибудь участвовали в соревнованиях по автозвуку. Автомагнитолы Mystery и их подробный обзор. Подключение автомагнитолы в Ваз своими силами. Каталог Фирмы Услуги Товары Бренды Книги. Сервисы Автоновости Вопросы экспертам Видео коллекция Фотогалерея Тестирование. Разделы статей Аксессуары Акустика на мототехнику Акустические полки и подиумы Акустические системы Изготовление сабвуфера. Расходный материал Ремонт и настройка Схемы подключения акустической системы Цветомузыка Шумоизоляция. Вся информация на сайте — собственность. Публикация информации с сайта avtozvuk-info. Хочешь увеличить мощность своего Авто? Или тебе нужны автозапчасти?

Читать еще:  Инструкция и настройка автомагнитолы Soundmax SM-CCR3056F

Автомагнитолы Mystery и их подробный обзор

Автомагнитолы Mystery пользуются большим спросом среди автолюбителей благодаря простоте использования и качеству техники. В статье рассматривается магнитола бренда Mystery, ее виды, особенности, дается инструкция по применению. Производитель магнитол Mystery старается использовать при их изготовлении новейшие технологии. Комплектующие подвергаются строгому отбору, поэтому выпускаются изделия высокого качества. Политика компании такова, что стоимость продукции не зависит от меняющегося курса валют и остается на одном уровне. Особенностью всех девайсов этого производителя является возможность присоединения их к штатным разъемам. Это упрощает установку и дает возможность установить магнитолу своими руками, не прибегая к помощи профессионалов. Автомагнитолы Mystery имеют разъемы для подключения цифровых носителей, поддерживают почти все известные форматы. За качество и чистоту звука в устройствах отвечают специальные встроенные звуковые процессоры. С помощью эквалайзеров можно настроить звучание под свой вкус. В топовых моделях встроен модуль GPS. Это дает возможность сэкономить на покупке специальных навигационных устройств. Ниже будут рассмотрены модели Mystery MDD, которые пользуются наибольшим спросом среди автолюбителей. Магнитолу отличает стильный корпус и сенсорный экран. Ее преимуществом является простота управления. Для удобства водителя можно установить управление автомагнитолой с рулевой колонки. Магнитола оборудована USB разъемом, с помощью которого можно прослушивать медиа файлы с флешки или плеера. Специальный видеовход позволяет подключить камеру заднего вида автор видео — faxx Модель s оснащена ЖК-сенсорным экраном размером 7 дюймов с качественным изображением. Эта модель является одной из удачных автомагнитол, выпущенных компанией Mystery. Правда, у нее не очень привлекательный внешний вид, который компенсируется высокой функциональностью и практичностью. Размер устройства — 2 din, сенсорный экран 6,2 дюйма. Видео и громкость регулируются тумблером. Переключателем под дисплеем можно искать радиоволны. Согласно инструкции подключается устройство только к аккумулятору. Каждая модель автомагнитол Mystery имеет инструкцию по применению. Для подключения нужно использовать специальные автомобильные кабеля, чтобы избежать падения напряжения. Устанавливать устройство следует в место, где оно не будет подвергаться вибрации, воздействию высоких температур, и будет защищено от попадания пыли и грязи. После подключения прибора следует присоединить минусовую клемму к АКБ. Некоторые модели можно подключать через прикуриватель, если будет достаточно питания для них. К автомагнитоле прилагается пульт дистанционного управления с аналогичными кнопками управления. Выше перечислены основные кнопки управления, более подробную информацию по управлению радио, проигрывателем, навигацией и другими функциями устройства можно узнать из инструкции, которая идет в комплекте с каждой моделью Mystery. Причина может быть в неправильном подключении, перегоревших предохранителях, севших батарейках пульта. В каждом случае следует находить причину и исправлять неполадки. Недостатками является наличие в некоторых моделях кнопок, которые не задействованы. Неудобный интерфейс плеера, мало настроек, эквалайзер дает возможность использовать несколько готовых настроек. Многие отмечают плохое качество звучания. Плюсы и минусы в каждой модели могут отличаться. Простота установки, использования и доступная цена делает магнитолы Mystery популярными среди автолюбителей. В этом ролике дается обзор магнитолы Mystery MDD S, описываются ее преимущества автор видео — PROavto. Использование вами данного веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск. Частичное или полное использование материалов разрешается только при условии прямой и открытой ссылки для поисковых систем на непосредственный адрес материала на Сайте avtozam. Автомагнитолы Mystery — хорошая техника или деньги на ветер? Содержание 1 Особенности 2 Виды и модели 2. Елена Медведева 3 оценок, среднее: Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Как подключить флешку к магнитоле без USB своими руками? Подключение и установка магнитолы Pioneer без проблем: Подключение магнитолы через блок питания компьютера. Сам Знакомый механик На СТО. Иван Иванович Баранов Опыт работы на СТО: Технология восстановления насос-форсунки Диагностика подшипника ступицы колеса: Как самостоятельно промыть бензиновые форсунки? Список публикаций Ищем авторов! Контакты — обратная связь Реклама на сайте.

Известия

2020-06-11

  • Акустика: Avatar TBR-39, Avatar XBR-6913
  • Усилитель: Oris LWA-3000.1

    2020-02-25
    Магнитола: Pioneer STH-80BT

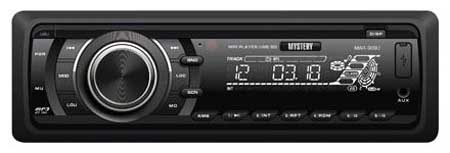

    Автомагнитола Mystery MAR-909U

    ( Магнитола Mystery MAR-909U )

    Поиск

    1.- Мультимедийная система, размер: 1Din

    3.- Поддержка носителей: /SD/USB

    4.- Совместимость с форматами: MP3/WMA

    5.- Радио — тюнер: AM/FM/УКВ

    6.- Выходная мощность: 4х50W

    7.- Линейный выход RCA: 2 канальный

    Отзывы покупателей о Mystery MAR-909U:

    Имя: sergey
    E-mail:
    Редкостное гомно,только на продажу с авто
    Написать свой отзыв о Mystery MAR-909U

    Наши советы, которые помогут Вам выбрать автомобильную магнитолу:

    1. При выборе головного устройства (вне зависимости от фирмы) надо понимать, что конечный автозвук больше зависит от автомобильной акустики (особенно передней), автомобильных усилителей и автомобильных сабвуферов. Поэтому возможно есть смысл сэкономить на магнитоле, и вложить деньги в автомобильные колонки. Шумоизоляция автомобиля тоже сильно влияет (в положительную сторону) на конечный звук.

    2. Берите только старые и проверенные временем фирмы. Они хоть и дороже, зато гораздо лучше как в плане звука, так и в плане надежности. Агрегаты от «новых» фирм могут проработать совсем не долго.

    3. Не стоит обращать внимание на технические характеристики агрегата . Лучше перед покупкой прослушайте ее на стенде и сравните с другими магнитолами.

    4. В линейке одной фирмы есть целый ряд магнитол. Но отличаться они могут только внешним видом и дополнительными функциями, а автозвук у них будет одинаковый. Не стоит думать, что чем автомагнитола дороже, тем она лучше играет.

    5. Больше обращайте внимание на удобство пользования автомагнитолой, а не на ее дизайн. Как правило, все очень красивые автомобильные магнитолы не особо удобны в управлении.

    6. Консультируйтесь с грамотными продавцами. Они помогут выбрать то, что именно Вам подходит. Ведь выбор сейчас очень большой.

    7. Не стоит думать, что новые модели автомагнитол всегда дороже, чем предыдущие. Скорее наоборот, особенно если речь идет про автомагнитолы с экраном (мультимедийные автомагнитолы), ведь прогресс на месте не стоит, и технологии постоянно улучшаются, объем выпуска возрастает, а себестоимость падает.

    8. Если в Ваш автомобиль можно поставить 2 din автомобильную магнитолу, то пренебрегать этим не стоит. Смотрятся они лучше и пользоваться ими удобней, поэтому сейчас автомагнитолы 2 din пользуются большой популярностью.

    9. Если брать фирменные автомагнитолы (Pioneer, Alpine, JVC, Clarion, Kenwood, Sony) и брать в качестве критерия только качество звука, то автомобильные магнитолы за 3000руб от магнитол за 15000руб отличаться конечно будут, но не особо сильно. Конечно Alpine за 15000руб будет играть лучше, чем Sony или JVC за 3000руб, но не в пять раз, как стоит.

    10. По мощности сейчас все агрегаты практически одинаковые. Поэтому критерию выбирать автомобильную магнитолу нельзя. Если мощности не хватает, то надо брать усилитель автомобильный. Как я уже говорил в первом пункте, усилители автомобильные сильно улучшают качество звука (если это позволяет автоакустика).

    11. Вообще скажу, что выбирайте головные устройства из Pioneer, Alpine, JVC, Clarion, Kenwood, Sony, но только не нарвитесь на «Китайскую подделку», которые в последнее время появились. Покупайте автомобильные магнитолы в проверенных магазинах. Смотрите магнитолы в фирменных каталогах или на официальных сайтах фирмы.

    12. Если Вы выбираете автомагнитолы с экраном, то, как правило, чем новее модель, тем лучше. Матрицы постоянно улучшаются, становятся ярче, повышается разрешение экрана, добавляются новые функции и т.д.

    13. Есть фирменные, но азиатские (не европейские) модели. В принципе они не плохие, но могут быть проблемы с гарантией. Брать их стоит, если разница в цене более 20 процентов. Если менее, то берите европейские модели. Эти автомагнитолы никаких проблем с гарантией Вам не принесут.

    14. Так называемые «штатные автомагнитолы» брать не советую. Как правило, это китайские и качество у них плохое как звука, так и надежности.

    15. Сейчас очень популярны 2 din автомагнитолы с экраном. Это и понятно ведь стоят они не дорого, смотрятся в автомобиле очень хорошо и они богато функционально оснащены. Бывают они со встроенной навигацией и без. Советую брать без автомобильной навигации, а ее взять отдельно в виде хорошего сотового телефона (например HTC). Работают различные программы навигации в хорошем телефоне гораздо быстрее, сами навигации лучше и разрешение экрана выше, чем в автомагнитоле. Да и в телефонах есть функция показа «пробок».

    16. У действительно хороших фирм, которые производят магнитолы в машину, все кнопки нажимаются хорошо, передняя панель не шатается, снимается и ставится удобно. Если автомобильная магнитола с сенсорным экраном, то выезжать он должен плавно, без посторонних звуков, сенсор должен срабатывать плавно, ложных срабатываний быть не должно, а вот некоторая задержка допустима.

    17. При выборе автомобильной магнитолы не стоит выбирать «такую же как у друга». Автомагнитолы постоянно совершенствуются (особенно которые с экраном), постоянно выходят новые модели и в подавляющем большинстве случаев у вашего друга уже старая модель (совсем не значит что плохая, но ее уже можно и не найти).

    18. Не берите дешевые автомобильные магнитолы (до 1500руб, а тем более за 800-1000руб). Они хоть и работают, но не долго.

    19. Не стоит думать, что наличие у аппарата всевозможных эквалайзеров и других дополнительных регулировок автоматически подымает качество звука. Для правильной регулировки вполне достаточно регулировать только басы и высокие частоты. Есть аппараты с многополосными эквалайзерами, а звучат они не очень, а есть и наоборот.

    20. На фирменных аппаратах все кнопки должны нажиматься четко, само нажатие должно чувствоваться интуитивно. Если кнопки шатаются, или нажимаются не четко, то такой аппарат лучше не брать.

    21. Все хорошие фирмы, которые производят автомобильные магнитолы обладают своим характером звучания. Так автомагнитолы Pioneer звучат басовито, звонко, чуть резковато, автомагнитолы Alpine звучат правильно и натурально и красиво, бас у них глубокий и мощный. Высокие частоты не напрягают. У Sony звучание тоже красивое, подчеркнуты басы и верха. JVC звучат хорошо. Бас у них глубокий, а высокие частоты натуральны. Автомагнитолы Kenwood играют четко, бас у них резкий, четкий правильный, но его не так много. Высокие частоты звонкие и убедительные.

    22. Если Вы выбираете аппарат с экраном и встроенной навигацией, то советую взять аналогичный без навигации, а ее купить отдельно, но лучше взять хороший сотовый телефон на системе «андройд». Навигация в нем лучше, работает быстрей и есть функция пробок.

    23. Если навигация все же крайне необходима, то берите только проверенные фирмы. Ни в коем случаи не стоит брать новые и дешевые фирмы, особенно те, которые появились в последнее время. Работают они плохо, постоянно глючат, а самое главное проработают, как показывает практика совсем не долго. Выбираете те фирмы, которые описаны в 11 пункте. Если стандартное место Вашего автомобиля больше, или имеет сложную форму, то аппарат можно установить через переходную рамку, которые существуют практически на все автомобили. Приобрести их можно тоже у нас.

    24. Хочу еще сказать по поводу установки. Современные автомобили, как я уже рассказал в предыдущем совете, как правило, имеют нестандартное место под установку и аппараты встают туда через переходные рамки. Иногда их приходится всячески дорабатывать. Одновременно с этим некоторые современные автомобили имеют цифровую шину управления электрическими приборами. Вследствие этого рекомендую устанавливать агрегаты в хорошем сервисе, где есть грамотные специалисты, которые смогут доработать переходную рамку в автомобиль, разобраться в проводке и по необходимости добавить KAN модуль (так называемый цифровой преобразователь).

    25. Но есть и автомобили, в которых штатное головное устройство практически поменять нельзя вообще (например, когда на штатную голову завязан климат контроль, или другие функции автомобиля), а хороший звук в машине хочется. В этом случаи можно либо доработать эту штатную голову (есть множество вариантов), либо построить так называемую «параллельную систему» (это когда заводское головное устройство остается, а параллельно ему ставится другой аппарат и весь звук идет от него).

    26. Современные аппараты имеют большие возможности по настройки звука, есть параметрические эквалайзеры, есть процессоры с временной коррекцией, есть встроенные кроссоверы, которые реально улучшают этот звук, а самому разобраться в них достаточно тяжело, поэтому помимо установки хорошего аппарата, акустики и других устройств надо и хорошо все настроить.

    27. Если у Вас есть iphone, или сотовый телефон на системе «Андройд», то сейчас имеются 2 DIN головные устройства с экраном, к которым можно не только подключить Ваш телефон, но и непосредственно управлять им, запускать различные приложения, включая навигацию. В основном телефоны подключаются через специальный шнур переходник. Выбор таких головных устройств постоянно растет, поэтому консультируйтесь с опытными продавцами.

    28. Помимо этого уже вышли головные устройства на самом «Андройде», но именитые фирмы (Pioneer, Alpine, Sony, JVC, Clarion, Kenwood) их пока не делают, а вот «Китайские» уже производят, но приобретать их не стоит вследствие малой надежности.

    29. Не стоит экономить на автомобильном головном устройстве, ведь что бы его установить в современный автомобиль, как правило, надо дополнительно приобретать переходную рамку, фишку переходник и ко многим машинам блок сопряжения со штатными кнопками на руле, а это все может потянуть на две — пять тысяч рублей, плюс стоимость самой установки всего этого. поэтому не целесообразно купить дешевый агрегат и к нему все остальное, плюс установка. Если и покупать все выше перечисленное, то и аппарат нужен хороший.

    30. Если бюджет позволяет, то лучше купить мультимедийный головной центр с сенсорным экраном, к нему в последствии можно подключить и навигацию, и смартфон, и телевизор, и камеру заднего вида, и многое другое. Управлять и настраивать такой аппарат тоже удобней.

    Радиосхемы Схемы электрические принципиальные

    Мы в социальных сетях

    Главное меню

    • Главная
    • Начинающим
    • Аудиотехника
    • Электроника в быту
    • Антенны и радиоприемники
    • Источники питания
    • Шпионские штучки
    • Световые устройства
    • Приборы и измерения
    • Светодиод и его применение
    • Авто-Мото- Вело электроника
    • Музыкальные центры, магнитолы
    • DVD и домашние кинотеатры
    • Автомагнитолы и прочий автозвук
    • Блоки питания и инверторы ЖК телевизоров
    • Схемы мониторов
    • Схемы телевизоров LCD
    • Схемы телевизоров LED
    • Схемы усилителей и ресиверов
    • Схемы спутниковых ресиверов
    • Инверторы сварочные
    • Справочные материалы
    • Сварка и сварочное оборудование
    • Отечественная техника 20 века
    • Программаторы
    • Устройства на микроконтроллерах
    • Для компьютера
    • Телефония
    • Медицина и здоровье
    • Радиоуправление
    • Бытовая автоматика
    • Бытовая техника
    • Оргтехника
    • Ноутбуки
    • Ардуино

    Реклама на сайте

    Схемы автомагнитол MYSTERY

    В этом разделе собраны схемы автомагнитол ( и другой автомобильной аудиотехники) MISTERY

    Любую из этих схем ВЫ можете скачать (схемы внизу страницы во вложениях). Причем скачать Вы можете все это совершенно бесплатно, без регистрации, без СМС, без файлообменников и прочих скрытых сложностей.

    Для просмотра файлов Вам потребуются архиваторы WinRAR, 7z и программы для просмотра файлов в формате pdf, все это Вы можете скачать на нашем сайте в разделе софт.

    Все файлы проверены антивирусом!

    Автомагнитола Mystery MAR-909U Инструкция пользователя на русском

    Схема автомобильного усилителя (сабвуфер) MYSTERY MJ-2.120

    Схема автомагнитолы MYSTERY MCD 573MP

    Схема автомагнитолы MYSTERY MCD-799MP

    Схема автомагнитолы MYSTERY MCD-550

    Схема автомагнитолы MYSTERY MCD-558MP

    Схема автомагнитолы MYSTERY MCD-577MP

    Схема автомагнитолы MYSTERY MCD-578RMP

    Схема автомагнитолы MYSTERY MCD-579MP

    Схема автомагнитолы MYSTERY MCD-585MPU

    Схема автомагнитолы MYSTERY MCD-586BT

    Схема автомагнитолы MYSTERY MCD-588MP

    Схема автомагнитолы MYSTERY MCD-589MPU

    Схема автомагнитолы MYSTERY MCD-590MPU

    Схема автомагнитолы MYSTERY MCD-597 MCD-598MPU

    Схема автомагнитолы MYSTERY MCD-655

    Схема автомагнитолы MYSTERY MCD-675MPU

    Схема автомагнитолы MYSTERY MCD-677/ MCD-678MP

    Схема автомагнитолы MYSTERY MCD-679MPU K16-U

    Схема автомагнитолы MYSTERY MCD-694/ MCD-794/ MCD-795MPU

    Схема автомагнитолы MYSTERY MCD-697/ 698/ 797/ 799MP

    Схема автомагнитолы MYSTERY MCD-777/ MCD-778MP

    Схема автомагнитолы MYSTERY MCD-787MPU

    Схема автомагнитолы MYSTERY MCD-970BT

    Схема автомагнитолы MYSTERY MCD-978 MCD-979

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MDV-10 104

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MDV-20

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MDV-30

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MDV-604RFU

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MDVD-500 600

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-3001

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-3601

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-3603BS

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-4000S

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-4001BS

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-4301BS

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-4503BS

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-540

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-574

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-584

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-600

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-640

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-650U

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-670U W13-U

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-740

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-740 (S75)

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-784U (S76)

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-888

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-980/ MMD-875 (W13)

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-993

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-995B

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-997BS

    Автомобильный DVD/CD/MP-3 плеер MYSTERY MMD-999BS_RQversion

    Как настроить часы на магнитоле mystery

    В этой статье мы попросили мастера ответить на вопрос: «Как настроить часы на магнитоле mystery?», а также дать полезные рекомендации по теме. Что из этого получилось, читайте далее.

    Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал».

    УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ

    1. PWR Кнопка включения/выключения реси­

    2. VOL/SEL Ручка регулировки уровня гром­

    кости /Кнопка управления звуком

    MOD Кнопка выбора режима работы реси­

    DISP Кнопка вывода на дисплей статукличе-

    ской информации о диске/установки часов

    RESET Кнопка инициализации

    BND KHoniŒi выбора частотного диапазона

    8. [ W] Кнопка ручной настройки на станции/

    перехода к последующей дорожке

    9. [М4] Кнопка ручной настройки на станции/

    перехода к предьщущей дорожке

    10. AMS Кнопка автоматической настройки

    на станции / сканирования запомненных

    11. [М1]/1 Кнопка начала воспроизведения/вре-

    менной остановки воспроизведения МРЗ

    файлов/кнопка выбора радиостанции из

    памяти, записанной под номером «1»

    12. 1МТ/2 Кнопка ознакомительного воспроиз-

    ведения/кнопка выбора радиостанции из
    памяти, записанной под номером «2»

    13. РРТ/З Кнопка повторного воспроизведе-

    ния/кнопка выбора радиостанции из па­
    мяти, записанной под номером «3»

    14. RDM/4 Кнопка воспроизведения в случай­

    ном порядке./кнопка выбора радиостанции
    из памяти, записанной под номером «4»

    15. -10/5 Кнопка перехода на 10 дорожек на­

    Перед Вами Инструкция автомагнитолы Mystery MMD-3002. Вы можете ознакомиться и скачать данное руководство по эксплуатации бесплатно. Инструкция по применению на русском языке, предложенная производителем, позволяет правильно использовать Вашу бытовую технику и электронику.

    Как использовать наш сайт инструкций OnlineManuals.ru
    Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для автомагнитолы Mystery MMD-3002. С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с автомагнитолы Mystery MMD-3002.

    Для Вашего удобства
    Если листать руководство пользователя автомагнитолы Mystery MMD-3002 прямо на сайте, не очень удобно для Вас, есть два возможных решения:

    • Просмотр в полноэкранном режиме — легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра. Для просмотра инструкции пользователя автомагнитолы Mystery MMD-3002 на полном экране, используйте кнопку «Открыть в Pdf-viewer».
    • Загрузка на компьютер — Вы можете также скачать Инструкция автомагнитолы Mystery MMD-3002 на свой компьютер и сохранить его в файлах.

    Многие люди предпочитают читать документы не на экране, а в печатной версии. Возможность печати руководства пользователя также была предусмотрена на нашем сайте, и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer. Нет необходимости печатать все руководство автомагнитолы Mystery MMD-3002, можно выбрать только нужные страницы инструкции.

    Для водителей, которые проводят долгое время в машине, важно послушать музыку в хорошем качестве. Обеспечить качественное звучание может магнитола Мистери. В статье рассматриваются ее особенности, преимущества и недостатки, возможные неисправности, нюансы подключения и настройки, дается обзор моделей.

    Руководство по эксплуатации

    Основные аспекты подключения

    Возможные неисправности и способы их устранения

    Видео «Особенности MDD-6270NV»

    Популярность автомагнитол Мистери среди автолюбителей во многом объясняется ценовой политикой компании. Производитель поддерживает цены на одном уровне не зависимо от курса валют, поэтому цены девайсов доступны широкому кругу покупателей. В компании всегда отслеживаются последние тенденции в мире электроники, что отражается в выпуске новых моделей.

    Автомагнитолы Мистрери многофункциональны. Несмотря на большое количество моделей, компания производит устройства высокого качества. Особенность устройств в том, что их можно подключить к штатным разъемам. Поэтому установку может сделать любой автолюбитель самостоятельно. Автомагнитолы оснащены разъемами для подключения различных цифровых устройств, которые способны воспроизводить известные форматы.

    Девайсы оснащены встроенными процессорами, которые отвечают за качество и частоту звука. С помощью эквалайзеров пользователь имеет возможность отрегулировать звук согласно своему вкусу. Модели оснащены подсветкой с возможностью выбора цвета. Встроенный GPS-навигатор дает возможность сэкономить на покупке навигационных устройств.

    Автомобильные магнитолы Мистери пользуются спросом на автомобильном рынке. Ниже будут рассмотрены некоторые модели.

    Данная модель представляет собой магнитолу в стильном корпусе с сенсорным экраном. Одним из преимуществ является простота и удобство эксплуатации. В комплект входит головное устройство, мощная антенна, GPS-навигатор, есть ТВ-тюнер. Чтобы водителю было удобнее управлять устройством управляющие кнопки можно установить на рулевом колесе.

    • поддержка различных устройств, что позволяет прослушивать музыку с карт памяти, воспроизводить видео с CD дисков и т.д.;
    • для подключения девайсов магнитола оснащена портом USB;
    • предусмотрен дополнительный видеовход, что дает возможность подключения камеры заднего обзора;
    • доступная стоимость.

    Внешне ресивер выглядит привлекательно, размер составляет 2 din. Экран 6,2 дюйма, по бокам расположены кнопки переключения. Громкость меняется с помощью регулятора, аналогичный переключатель для поиска по частотам радиостанций. Имеется цветная подсветка, которую можно менять. Выбор цветов достаточно широкий. Внешний вид можно изменить, выбрав в качестве заставки на экран, картинку марки автомобиля.

    Магнитола оснащена разъемами для камеры обзора сзади авто, самбуфера, ТВ-антенны, для считывания карт памяти SD, а также USB портом и разъемом. Управление простое. На экране высвечивается время и дата. Внизу есть кнопка для перевода устройства в ночной режим работы. Оснащено устройство эквалайзером, хорошим радиоприемником. Есть возможность воспроизводить CD и DVD диски.

    Автомагнитола Мистери MDD 7120S имеет сенсорный ЖК-дисплей с диагональю 7 дюймов с высоким качеством изображения. Данная модель является универсальным устройством способным считывать информацию в разных форматах и носителей (CD/ DVD/ MP3/USB). На передней панели расположен порт для USB и карт SD (автор видео — Serega Soviet).

    Преимущества модели 7120s:

    • стандартный размер 2 din позволяет установку на автомобили, выпущенные после 2007 года;
    • выходная мощность 4х50 Вт;
    • девайс оснащен встроенным ТВ-тюнер, который поддерживает стандарты: PAL, SECAM и NTSC;
    • можно установить управление на руль
    • радиопередатчик работает на волнах УКВ, FM и AM;
    • с тыльной стороны есть вход для камеры заднего обзора и AV.

    С комплектом магнитолы идет пульт дистанционного управления.

    Модель оснащена полноцветным дисплеем. Размер экрана 6,2 дюйма. Насыщенные цвета и высокая чувствительность позволяют просматривать фильмы и видеоролики в хорошем качестве. На мониторе хорошо отображается карта местности. Мощная антенна, идущая в комплекте, качественно принимает сигналы независимо от нахождения автомобиля.

    Магнитола имеет следующие технические характеристики:

    • оснащена GPS-навигатором;
    • мощность составляет 50 Вт;
    • размер устройства — 2 din;
    • размер сенсорного экрана – 6,2 дюйма;
    • поддерживает широкий диапазон радиочастот;
    • позволяет воспроизводить аудио форматы – MP3, WMA;
    • есть возможность просматривать видео в формате MPEG4.

    Перед тем, как устанавливать магнитолу в автомобиль, следует внимательно изучить предлагающееся руководство по эксплуатации и придерживаться рекомендаций, указанных в нем. Подключение выполнять согласно схеме.

    Схема подключения магнитолы Мистери

    Перед подключением нужно отсоединить минусовую клемму аккумулятора.

    Устанавливать ресивер следует подальше от источников тепла, в месте, где нет прямых солнечных лучей, пыли, грязи и больших вибраций.

    Для подключения следует использовать специальные автомобильные кабели и провода с соответствующим сечением, чтобы избежать падения напряжение.

    В процессе установки выполняются следующие шаги:

    1. С помощью специальных ключей нужно вынуть магнитолу из установочной рамки.
    2. Затем рамку, в которую будет устанавливаться устройство, необходимо вставить в штатное место на приборной панели. Устанавливать рамку следует без приложения усилий, чтобы не повредить ее. После установки рамку нужно закрепить.
    3. На следующем этапе необходимо подключить антенну и присоединить все провода и кабели к разъемам согласно схеме подключения, которая находится в инструкции магнитолы Мистери.
    4. Далее устройство вставляется в рамку до упора, пока пружины не войдут в соответствующие пазы.

    Для увеличения помехоустойчивости корпус автомагнитолы нужно соединить с металлической частью кузова.

    После установки магнитолы подключается аккумуляторная батарея. Для некоторых моделей достаточно питания от прикуривателя, поэтому их можно подключать к нему.

    Управление и настройка устройства осуществляется с помощью кнопок, расположенных на передней панели.

    Они имеют следующее назначение:

    • кнопка для снятия мордочки (передней панели);
    • включения/выключения;
    • регулятор уровня громкости;
    • выбор режима работы;
    • переход к следующему треку;
    • извлечение диска;
    • выбор радиостанции;
    • кнопки включения различных режимов воспроизведения;
    • переход к предыдущему треку;
    • выбор частотного диапазона;
    • мгновенное включение/выключение звука;
    • инициализация системы (сброс данных).

    На передней панели есть разъемы для подключения внешних устройств, SD карты памяти, USB.

    Аналогичные кнопки управления находятся на пульте дистанционного управления, который прилагается к аппарату. Назначение кнопок управления подробно описано в руководстве автомагнитолы. Там же описано, как правильно выполнить общие настройки, а также настроить радио, звук время и дату, изображение, рулевое управление и т.д.

    Как и любое устройство, магнитола может иметь неисправности.

    Возможно у Вас есть свои мнения на тему «Как настроить часы на магнитоле mystery»? Напишите об этом в комментариях.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
