Как установить и подключить камеру заднего вида на Приору 2 Люкс хэтчбек

Лада Приора Седан Перс › Бортжурнал › Камера заднего вида

Пошарив в сети и не нашев ниодного отчёта по установки на новую приору камер занего вида, решил написать свой.
И так, я начал с того, что заказал на ибеи камеру за 11 баксов (т.к. у нас в Самаре дешевле чем за 1,5 килорублей ничего небыло). Подождал 3 недели пока она приедет с китая и приступил к монтажу.
По сути, камеру можно брать любую, главное чтоб питание было 12В и сигнал выхоной NTSC. А форма камеры и способ монтажа какой вам вздумается =)
Снял заднюю саблю, просверли отверстия под провод и разъёмы. Чтоб не сверлить метал двери багажника, разобрал плафон лампочки освещения номера и через него просунул всё. Потом пройдусь герметиком.

Запитал камеру от лампочек заднего хода. Частично сняв изоляцию с зелёного провода (который +) и с чёрного (который -).

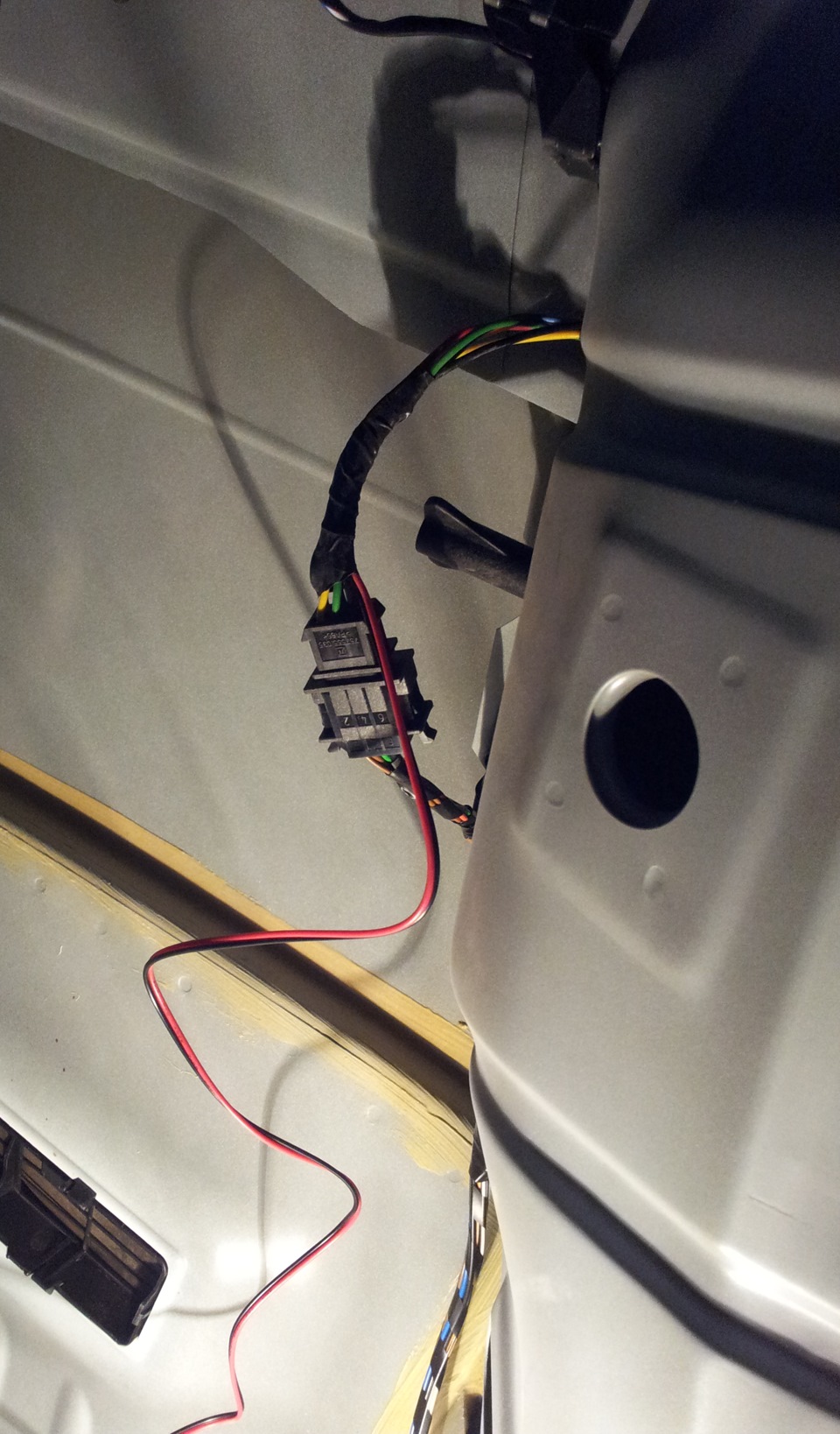

Окуратненько прокинул по багажнику проводки. Провел провод по правой стороне, под порогами. Когда будете ставить обратно накладку, где натяжитель ремня, следите за уплотнителем двери, чтоб он лёг поверх неё.

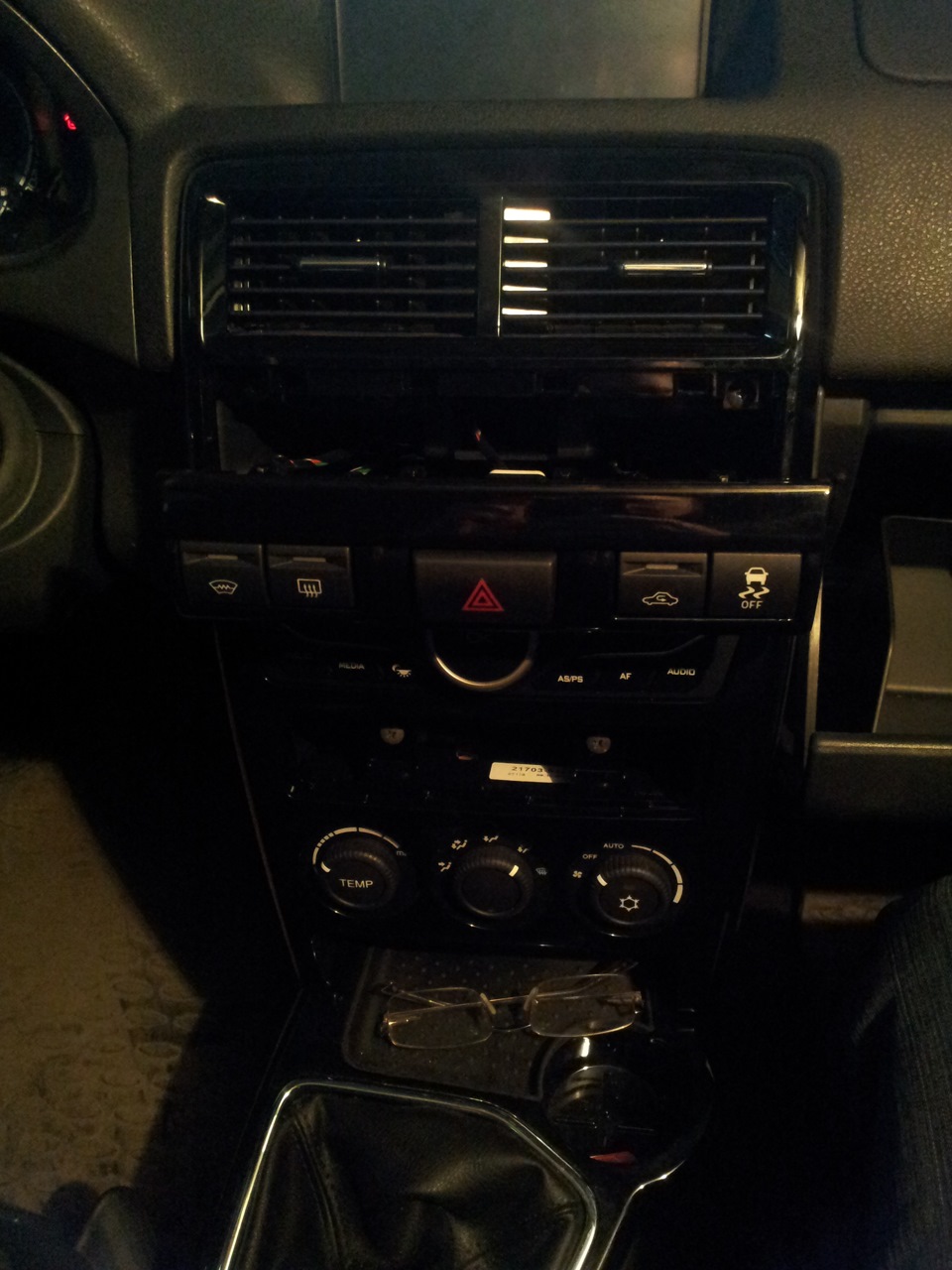

Снял бардочек и разобрал центральную консоль.

Процесс разбора центральной консоли в новой приоре, тоже в сети не нашел. Опишу вкратце.
1) Снимаем пластиковую накладку, которая вокруг ручки кпп. Она держится на пяти саморезах. Первых два можно найти под резиновым ковриком, рядом с подстаканником, ещё три под чехлом ручки КПП. Вылазеет она зараза туго, но пластик гнётся и оккуратно можно вынуть.
2) Сама консоль держиться на 6 саморезах. Первые два сразу увидите как снимите пластиковую накладку по первому пункту. Ещё два найдёте за пластиковой крышкой, которая под кнопками мультимедийки, она легко подковыревается отвёткой. И последние два будут за кнопками (где обогрев зад.стекла и тд.).
3) после того как все саморезы открутили, легонько тянете на себя за низ и защелки в самом верху консоли отстёгиваются.

Вуаля и вот чудо автопрома, под названием MMC 2190, почти у вас в руках. Осталось открутить 2 самореза на которых она держится и очень аккуратно вытянуть на себя.
Ищем сине-зеленый разьем. Вытаскиваем его. Нам нужны на синей фишке 19 контакт (видео вход 75ом, центральная жила кабеля) и 16 контакт (масса, экран, оплетка кабеля). Подключаем.

Проверяем. И… тут первый облом. Ничего не происходит, музыка также тухнет при включении заднего хода, а видео на экране нет.

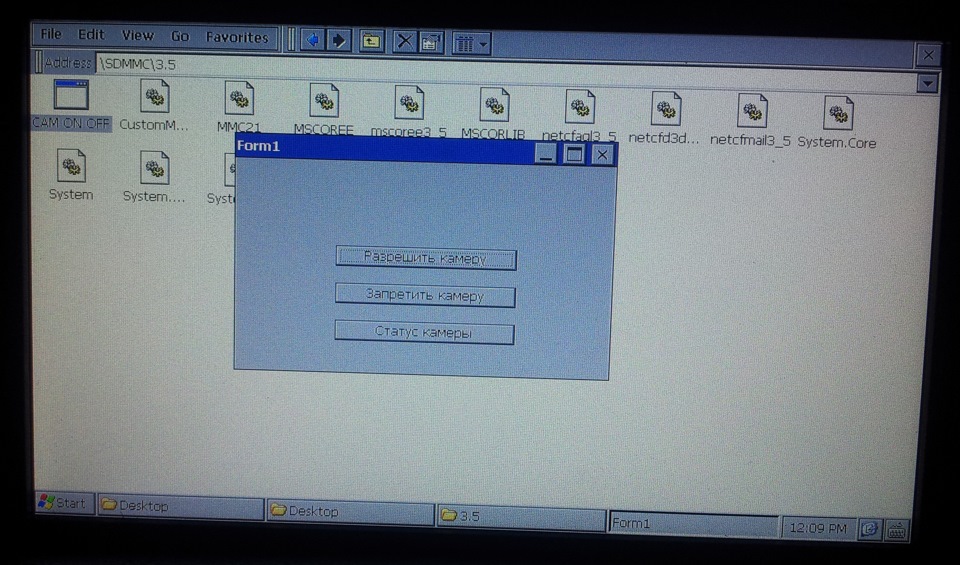

Поспрашивав ребят на форуме 4пда, мне рассказали что надо активировать камеру в самой мультимедийке.
Найдя прогу, активируешь камеру один раз и всё. Дальше эту прогу можно удалить. Она больше не понадобиться. Прошивать не надо. Всё делал с заводской прошивкой.

Всё работает. Ура ура) Укладываем провода и собираем в обратной последовательности консоль и пороги.
На всё ушло часов 5 неспешной работы.
Результат очень радует и в купе с парктроником позволяет спокойной парковаться задом, не переживая за задний бампер =)

Переходник синий для подключения камеры заднего вида к ММС (5 метров)

  • Производитель: АвтоАзбука
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке переходника mini ISO 8 pin синего цвета с видеокабелем и тюльпаном на штатные ММС, в строке «Комментарий» указывайте для подключения усилителя или сабвуфера, видео камеры заднего вида или CAN -шины, модель вашего автомобиля, год выпуска.

ОТЛИЧИЕ Мультимедийной системы с навигацией ММС ВАЗ 2190-30 DATSUN штатной сенсорной от Мультимедийной системы с навигацией ММС ВАЗ 2190-50 штатной сенсорной ПОСАДОЧНЫМИ местами крепления и при включении отображение на дисплеи ММС 2190-30 DATSUN , у ММС 2190-50 GRANTA

Штатные мультимедийные системы ММС 2190 Лада Веста/ Lada Vesta , Лада Гранта /Lada G ranta, Лада Датсун / DATSUN ON — DO , MI — DO , ММС 2192 Калина 2/ K alina 2, Приора 2/ P riora 2, поколения постепенно дополняются новыми возможностями, которые давно уже облюбовали иномарки, например, сенсорный экран, навигация, воспроизведение видео файлов и т.д.

Трудно представить современный автомобиль без камеры заднего вида. АвтоВАЗ это понимает, поэтому оснащает «люкс» комплектации Лада Веста, таким аксессуаром.

Камера заднего вида существенно облегчает парковку в городе, но на сегодняшний день, даже в новых моделях Лада Гранта, Датсун, Калина 2, Приора 2 и Лада Веста Волжский автомобильный завод не добавил данный девайс в машины.

Комплектации «Люкс» автомобилей Лада Гранта, Датсун, Калина 2, Приора 2 и Лада Веста имеют аналогичные мультимедийные системы (ММС), поэтому процесс подключения и настройки камеры идентичен. В ходе установки камеры, могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные.

Разработчики ММС изначально предусмотрели, чтобы они работали на воспроизведение видео с камеры.

Очень важно, чтобы ММС переключалась на режим воспроизведения видео с камеры при включении задней передачи.

Камеру заднего вида устанавливаете, там где сами решите, а подключить ее можно к фонарю заднего хода.

Если у Вас комплектация ЛЮКС, то просто включаете зажигание, втыкаете заднюю скорость и… ММС должна переключиться в режим приема видео с камеры (экран моргнет и станет серым, все он готов). Если комплектация НОРМА и ММС вы покупали отдельно, то необходимо к разъему А1 подвести +12В с заднего хода (прямо с фонаря заднего хода -зеленый провод на фонаре это «+», а «-» черный, не сложно найти у фонаря.

Видеокабель от камеры в багажник можно провести через отверстие в районе освещения номерного знака, а дальше через вентиляцию в нижней части багажника, под фонарем.

Разъем «тюльпан» подключен через видеокабель к переходнику mini ISO 8 pin синего цвета:

— Масса (внешняя часть) переходника к контакту 16.

— Плюс (центральная часть) переходника к контакту 19.

После прокладки 5 метрового видеокабеля от консоли автомобиля до багажника, закрепив его хомутиками, переходник mini ISO 8 pin синего цвета в тыкаете в ММС, а тюльпан в установленную камеру заднего вида.

Файл лучше сохранить в памяти ММС или на флешке. При отсоединения клемм АКБ, приложение придется снова устанавливать.

Другие артикулы товара и его аналогов в каталогах: miniISO6 pinS .

Лада Веста/ Lada Vesta , Лада Гранта /Lada G ranta, Лада Датсун / DATSUN ON — DO , MI — DO , Калина 2/ K alina 2, Приора 2/ P riora 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно подключить п ереходник mini ISO 8 pin синего цвета с тюльпаном на ММС 2190, 2192 для воспроизведения видео на дисплей ММС с камеры заднего вида автомобилей семейства Лада Гранта, DATSUN, ММС 2192 Калина 2, Приора 2.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как установить и подключить камеру заднего вида на Приору 2 Люкс хэтчбек

  1. Что идет в штатной комплектации
  2. Какую камеру выбрать
  3. Как поставить и подключить
  4. Неисправности и ремонт

Многие автолюбители кроме парктроника устанавливают парковочные видеоустройства. Они позволяют парковаться или двигаться задним ходом без помощи зеркал. Изображение пространства за автомобилем отображается на мониторе либо ЖК-экране штатной мультимедийной системы (ММС). Чаще всего камеру заднего вида на Приору устанавливают самостоятельно. Для этого необходимо приобрести либо парковочный комплект, либо отдельную видеокамеру и, при необходимости, монитор.

Что идет в штатной комплектации

В связи с тем что для Лады Приора штатного видеоустройства нет, то водитель выбирает подходящее изделие исходя из стоимости и типа крепления. Чаще всего используют камеры с широкоугольным объективом и крепящей планкой для наружной установки. Последнее условие обязательное, т. к. такие изделия выполнены в водозащищенном корпусе.

Простая комплектация включает:

  • камеру заднего вида с проводами питания и видеовыхода;
  • удлинитель линии видеосигнала;
  • провода подачи питания на устройство.

Если в машине нет установленной ММС, то дополнительно приобретают монитор.

Какую камеру выбрать

Большое значение имеет внешний вид автомобиля после установки парковочного устройства. На него оказывает влияние конструкция камеры. По виду исполнения они делятся на:

  • Штатные. Видеоустройство устанавливается в специальное место, подготовленное производителем. Отличается простотой монтажа.
  • Врезные. Монтируются в подготовленное на бампере отверстие.
  • Универсальные. Могут крепиться в любом месте.
  • Для рамки номерного знака. Малозаметны и легко монтируются.

В большинстве случаев используют универсальные модели. Их проще устанавливать на Приору хэтчбек.

На качество работы видеоустройства влияют:

  • погодные условия;
  • место установки;
  • освещенность.

Устройство обязано безотказно работать в любых погодных условиях. Попадание осадков не должно сказываться на качестве изображения. На седанах камеры устанавливают над номерным знаком. Такое расположение защищает от попадания грязи на объектив. Применение изделий с черно-белым изображением дает более четкую картинку при слабом освещении и стоит дешевле, чем с цветным.

Как поставить и подключить

Установка камеры на автомобиль проводится в несколько этапов. В первую очередь определяется место установки. Оно должно обеспечивать максимальный обзор без искажений. Видеоустройство лучше располагать посередине выбранной поверхности. Смещение в одну или другую сторону отражается на симметрии изображения.

Чаще всего для монтажа выбирают место под хромированной накладкой над номерным знаком. Провода в багажник пропускают через отверстие для фонаря подсветки номера или сверлят отдельное. Подключение камеры на Приоре (+12 В) проводят от фишки фонаря заднего хода.

Если владелец решил поставить устройство на бампер, то в нем обустраивается место для установки, а жгут протягивается через заглушенное технологическое отверстие в кармане багажника.

Провода к монитору прокладывают под обшивкой крыши либо по дну салона. Благодаря тому что у Приоры 2 Люкс имеется штатная ММС, то подключение проводят через контакты 16 и 19 синей фишки головного устройства. Видеовыход камеры подсоединяется к штатному гнезду автомагнитолы.

Для активации установленного видеоустройства необходимо загрузить программу CAM ON OFF.

Неисправности и ремонт

В большинстве случаев дефекты камеры связаны с попаданием влаги внутрь корпуса. Неисправность выражается в потере четкости изображения или его отсутствии. В некоторых случаях устройство не включается. С этим часто сталкиваются водители, которые устанавливали изделия в бампер.

Для ремонта видеоустройство необходимо демонтировать и проверить на наличие влаги. Если на объективе есть запотевание, изделие нужно разобрать, удалить воду и просушить. Перед установкой корпус камеры необходимо обработать герметиком. Некоторые специалисты считают, что при таком дефекте элемент нужно заменить.

Если видеоустройство находится на гарантии, ремонт проводят в специализированной мастерской. В противном случае пропадут гарантийные обязательства.

Как установить и подключить камеру заднего вида на Приору 2 Люкс хэтчбек

У меня такая же стояла, но было видно нормально, и ночью в том числе, единственное что не хватало угла обзора, сегодня переделал поставил вот такую
http://www.nix.ru/autocatalog/surveillance/Water_Proof_Camera_YC23M_CMOS_380TVL_Color_3.6mm_5 4916.html
и еще один плюс смешная цена, 890 рубчиков. А во всех специализированных магазинчиках да еще и интернет магазинах цена меньше чем 2000 руб нет.
Вобщем после установки в сабле, угол обзора изминился 120 градусов, улучшилось качество изображения, ночью также хорошо видно, еще один не оспоримый плюс герметичная камера.

Да цена хорошая!:good:А куда ты её воткнул?

Она небольшая, завтра сфоткаю выложу.

Заодно хотелось бы посмотреть фото как показывает на мониторе.

да вот же вчера перелопатил всю инструкцию. ничего про камеру.

Да кстати помогите советом, правда немного не в тему вопрос то.
Подключил себе магнитолу по такой схеме
http://s54.radikal.ru/i145/1105/2d/143e052c1370.jpg (http://www.radikal.ru)
Но через какое то время работы магнитолы, реле начинает трещать. Причем на следующий день начинает работать снова нормально.
Кто знает в чем проблема?

Магнитола вот эта
http://s59.radikal.ru/i165/1105/c7/245dff1ed4a7.jpg (http://www.radikal.ru)

А реле менял уже не однократно, какое-то время работает и снова трещать начинает. постоит и снова работать начинает. не могу даже предположить что с ним.

Плюс на катушку взял от подсветки часов. смысл при включении габаритов включается магнитола.

Спасибо. Я в общем-то доктор:curl-lip: поэтому с матчастью не особо.

Добавлено через 2 минуты
Молодец, как в следующий раз затрещит попробуй увеличить яркость подсветки. Думаю треск пройдет.

А вот по этому поводу можно какие-нить разъяснения? а то жутко интересно.

Есть ли такая камера, которую можно воткнуть вместо одного из фонарей освещения номерного знака?

Есть. у нас в магазине где-то год назад видел, она идет вместе (в едином корпусе) с плафоном подсветки номера. правда это были камеры для каких-то иномарок для установке вместо штатных фанарей освещения номера. но думаю, если постараться то можно и на приору её приспособить.

Буду заказывать такую, вещь очень полезная я считаю

Так эта камера четко становится под саблю? И выпиливать, паять и т.д., ничего не потребуется?
Сколько она стоит?

Если умеешь пользоваться забугорными магазинами цена будет около 600 рублей с доставкой, но ждать около месяца. Ссылка на забугорный магазин (http://www.dealextreme.com/p/e366-compact-vehicle-rear-sight-waterproof-video-camera-dc-12v-ntsc-50507)

А где у неё верх, а где низ? Не получится так что с низу к сабле прикрутишь, и будет картинка верх ногами?

Есть ли такая камера, которую можно воткнуть вместо одного из фонарей освещения номерного знака?

Вот и меня этот вопрос интересует.
Может кто подскажет размеры окошка фонаря освещения(если не ошибаюсь, на универсале окошко со стеклышком на сабле внизу, вот вместо стекла ее и всунуть). Если найду подходящую модель, куплю себе и выложу всю инфу.

Отзыв о LADA (ВАЗ) Kalina 2 2013 г. — Калина-2. У АвтоВАЗа еще есть шансы.

Всем доброго времени суток. Пишу отзыв о КАЛИНЕ-2 проехав на ней 500 км со дня покупки.

Я автолюбитель с 10-ти летним стажем. За последний год сменил 7 автомобилей в поиске идеальной машины для города Тольятти))) Автомобили были разные по классу и ценовому сегменту: Инфинити GX, Ниссан Кашкай, Приора, Круз, Лачетти, Мазда 3 у каждой из них были свои преимущества и недостатки. Короче есть с чем сравнить)

Спонта3о. Ехал мимо ВАЗовского салона, было минут 20 свободного времени, дай, думаю, прокачусь на обновленной Калине на автоматической коробке.

Внешний вид сбоку и сзади- очень напоминает старую калину за исключением передка. Спереди немного похожа на Поло седан))) но если сравнивать со старой калиной, стал намного симпатичнее (даже современнее чтоли). Задние фонари нижней частью заходят на крылья.

Клиренс визуально казался выше чем у предыдущей модели.

На ключе нажали кнопку открытия двери- привод замка работает намного тише чем у старой калины и приоры, его почти неслышно. О салоне и интерьере напишу чуть ниже. Поехали.

Каробка автомат один в один как у Альмеры и Микры. Здоровая «Елда»- Ручка КПП. Воткнул режим драйв и нажал на газ.

Вот что я скажу вам друзья- Калина-2 реально едет.

Я был приятно удивлен насколько приемисто и динамично работает двигатель с автоматической коробкой, до 100 км разогнался секунд за 9-11. Скорости переключались довольно незаметно и машина не дергалась. Подвеска глотала ямы и кочки просто идеально! Улучшенная шумоизоляция так же была на лицо! Проехав несколько километров- решил что обязательно куплю КАЛИНУ-2.

В сентябре Автоваз сделал спец предложение на Калина -2 люкс, которая стоила 465 000, в сентябре отдавали за 399 000 руб.

Купил и проехал 500 км

Каробка- автоматическая, японская. очень плавно переключает скорости и прекрасно работает в паре с двигателем.

Подвеска- мягкая, при давлении в шинах 2,2 идельна для наших дорог. Отлино справляется с ямами и кочками. Но при поворотах новая Калина ведет себя иак же как старая))) Крены никуда не делись.

Клиренс очень высокий.

Обзор можно сравнить с обзором при езде на Кашкае- достаточно высокая посадка водителя. С моим ростом 1.85 метра до потолка еще сантиметров 20. На даче выезжал на дорогу где большое количество колдобин- машина днищем ни разу не задела. Я был очень приятно удивлен.

По проходимости Калины- 2 сейчас трудно судить, но думаю что она осталась на прежнем уровне.

Свет довольно ярки и обширный. В сравнении с Приорой- Калина 2 намного лучше светит. Противотуманки вполне достойно справляются со своей задачей.

Салон- от старой Калины остались только кресла- реально неудобные, пришлось переделать. Передние сиденья очень коротенькие.

Панель приборов полностью новая. Намного лучше сем в старой Калине. Появился функционал максимального обдува лобового стекла. Эстетичные визуально и приятные на ощупь кнопки магнитолы и климат-контроля. Прикиньте в КАЛИНЕ- 2 климат-охринеть!).

Сенсорный Экран мультимедиа довольно понятен, но есть недочеты. Есть USB— порт в бордачке и SD- вход на лицевой панеле. Как говорит меню магнитолы, возможно проигрывать МР-3, просмотр фото и видео, радио (антенна на крыше), СD- вход отсутствует , диски не послушаешь ((. Есть возможность подсоединить телефон по БлюТуз )))))) и разговаривать не в трубку, голос собеседника выводиться в калонки. Хотел поставить камеру заднего вида- не выходит , потому что Мультимедиа не оснащен AUX входами. Короче видос вряд ли возможно просматривать. на флешку скинул фильм- звук воспроизводит, а изображение не кажет(((( Буду еще разбираться

Есть подогрев лобового стекла- при этом я подофигел)

Шумка лучше чем в старой калине, но буду сам дорабатывать, потому что от всего шума избавиться им не удалось))

Катастрофически не хватает подлокотника((( сам поставил.

Слева над водителем сделали подочечник- маленький, дурацкий и колхозный.

Есть подогрев сидений- 1 режим, есть АБС и внимание ESP- противозаносная система-ААААААААА в КАЛИНЕ-2 это есть! 2 подушки безопасности.

В целом комплектация довольно богатая!

Сейчас обкатываю еще автомобиль и расход АИ-95 составляет 12-13 литров, но при этом я ни в чем себе не отказываю- езжу очень динамично!

На трассе показывал расход 7-8 литров.

Багажник маловат всего 240 литров, детскую каляску не поставишь.

Итог: КАЛИНА-2 вполне себе достойный автомобиль за эти деньги!

Камера заднего вида на приору универсал

Парковочная камера LADA Priora

Установка камеры заднего вида на автомобиль Лада Приора

(фото пример и описание подключения )

Как найти разъём для подключения камеры ?

Для того чтобы подключить камеру заднего вида, нам потребуется произвести демонтаж заводской магнитолы и найти разъём для подключения камеры заднего вида.

Подключаем кабель камеры в найденный разъём ( на фото отмечен стрелкой ), и проверяем соответствие системы цвестности PAL NTSC, чтобы убедиться , что мы правильно подобрали камеру.

Если Вы купили правильный вариант, то изображение на штатном мониторе должно быть ярким и цветным.

Как правильно установить и настроить камеру ?

После того, как мы проверили подключение, проверяем функцию автоматического ключения камеры и настраиваем парковочные линии.

Если монтаж правильный – активация картинки заднего обзора производится автоматически, при условии включени заднего хода ( перевод рычага включения МКП в положение R ).

Далее выполняем установку самой камеры на декоративную накладку крышки багажника, т.к. в данном случае у нас автомобиль LADA PRIORA SE в комплектации «ЛЮКС», то мы используем камеру в хромовой окраске.

Для автомобиля в другой окраске , можно использовать камеру под цвет самого кузова.

Аналогично производится подключение и установка камеры заднего вида (парковочная камера) и на другие модели семейства Лада: Приора, Калина, Ларгус, Гранта и т.д.

В Новосибирске купить и установить какамеру заднего вида на автомобиль LADA можно в нашем техническом центре «AvanCar «.

Для жителей других регионов Сибири и Казахстана существет возможность заказать и купить через наш интернет магазин:

Дополнительно к Вашим услугам : установка сигнализации на автомобиль Лада , качественный автозвук , акустические подиумы , акустические полки , механические блокираторы и противоугонные системы и многое другое.

УСЛУГИ И ТОВАР СЕРТИФИЦИРОВАНЫ !

(сохранение дилерской гарантии)

С уважением, компания AvanCar Electronics Novosibirsk,

На сайте компании AVANCAR всегда можно получить весьма подробную информацию о новинках противоугонных систем StarLine , о различных видах оказываемых нами услуг , найти полезную информацию в виде статей и тестов , обзоров новинок автоэлектроники, систем охраны,комфорта. Где качественная у становка автомобильной сигнализации в Новосибирске . Прочитать отзывы о нас , и о предлагаемых нами продуктах. Купить Старлайн со скидкой. Противоугонная система для автомобиля – установить противоугонную систему в Новосибирске Black Bug

Доброго времени суток. Вчера установил камеру, полученную из Китая неделю назад.
Потратил полдня, но оно того стоит 🙂
О возможностях штатной ММС беру информацию с форума 4pda.

Первым делом разблокировал видеовход на ММС.

Следующим шагом приступил к разбору панели. Снимаем две заглушки — первая глухая, над «шайбами» управления климатом; вторая с кнопками, над блоком управления ММС.

Магнитолу из шахты выкручивать смысла нет, так ее тяжело вытаскивать, не пускают провода. Проще выкрутить шахту с магнитолой.

Вытаскиваем магнитолу наполовину и можно выдергивать «фишку», сзади слева самую верхнюю. Она состоит из двух половинок — синяя и зеленая. В зеленой уже есть два провода, а синяя пустая. Разъединяем их, нас интересует синяя колодка. Т.к. она пустая, нам нужны провода с контактами. Я их позаимствовал из колодки блока питания компьютера (широкий разъем питания материнской платы).

Купил разъем «тюльпан» и собрал переходник.

Питание камеры взял с лампы заднего хода. Благодаря записи в БЖ товарища SkAD, быстро определился к каким проводам надо цепляться 🙂

Теперь пора проверить работоспособность системы. Соединил все разъемы, бросил камеру в багажник, включил ММС, зажигание, задняя передача…

Вступление

Спешка в вопросе выбора камеры или желание сэкономить довольно часто может вылиться в чувство откровенной неудовлетворенности от покупки. Нередко можно услышать жалобы от автомобилистов, что их камера заднего вида на Приору седан имеет недостаточный обзор, ничего нельзя разобрать из-за плохого разрешения или они и вовсе не чувствуют автомобиль, поскольку камере не хватает датчиков парковки и вместо того, чтобы пользоваться новомодной приблудой они по старинке продолжают парковаться при помощи боковых зеркал. Потому очень важно, покупая камеру, понимать, что именно вам необходимо.

Выбираем камеру заднего вида на Приору седан

Определенным образом жизнь автовладельцу может облегчить заводская комплектация его железного коня. Все дело в том, что Лада Приора люкс уже предусматривает наличие датчиков парковки и мультимедиа устройства с жидкокристаллическим экраном для отображения видео. В иной ситуации их придется докупать отдельно: монитор в обязательном порядке, а датчики уже по желанию.

Камера заднего вида бывает:

  • универсальная, предполагающая установку на целый ряд автомобилей различной марки и типа кузова (седан, лифтбек, хетчбек, универсал и пр.);
  • ориентированная под конкретную модель авто, где четко указано, куда устанавливается данное устройство.

Камера заднего вида на Приору седан может быть как с черно-белой картинкой, так и цветная. Пусть ч/б вариант и может кому-то показаться устаревшим, но здесь можно увидеть несколько явных преимуществ. Это более низкая цена и повышенная контрастность картинки в сумрачную или мрачную погоду на дороге.

Камера Заднего вида Лада Приора

Одна камера от другой также отличается разрешением выводимой на экран картинки. Разрешение указывается не в пикселях в длину и ширину, а в параметре ТВЛ, стандарт видеовещания, определяющий количество горизонтальных линий, из которых строится картинка. Для автомобильной видеокамеры величины в 400-420 ТВЛ более чем достаточно.

Как устанавливается камера заднего вида на Лада Приора седан. Общие советы.

Если с вопросом выбора изделия вы определились, самое время узнать, какие сложности может вызвать его установка и прочие советы по монтажу. Продвинутые предложения выделяются тем, что могут передавать информацию по беспроводной сети Bluetooth, например. Имея более высокую цену, они избавляют водителя от бремени прокладки проводки через задний багажник и салон автомобиля. Несомненно, это удобно, но с большой вероятностью купленная вами камера окажется проводная.

Даже если в вашей Лада Приора предусмотрен датчик парковки, брезговать покупкой видеоприблуды с аналогичным функционалом не стоит. В последнем случае информация от датчиков будет выводиться непосредственно на монитор, а это уже дополнительное удобство для водителя. В прочем, выбор всегда за вами и не в последнюю очередь оказывается продиктованным бюджетом покупки. Мы же для наглядности рассмотрим, что под собой предполагает установка на Лада Приора седан целого парковочного модуля с камерой, где собственные датчики предусмотрены.

В нашем конкретном примере Лада Приора будет оснащена паковочным модулем Spark 4-V, камера покупается отдельно. Его особенности:

  • наличие датчиков парковки;
  • экстремально высокий интервал рабочих температур: от -30 до +70 по Цельсию;
  • наличие бипера;
  • высокий уровень реакции системы — 0,25 сек;
  • высокая точность определения расстояния (погрешность не более 10% на максимальной дистанции определения в 2,5 м);
  • гибкие опциональные настройки.

Схема подключения камеры заднего вида

Установка камеры заднего вида на Приору седан. Краткое практическое пособие.

Установка будет проходить в несколько этапов. В нашем конкретном случает также необходимо будет учесть наличие модуля управления Spark 4-V и датчиков парковки под него, тем самым предлагаемая ниже инструкция должна оказаться самой полной и емкой в обозреваемом вопросе:

  1. 1. Необходимо определиться с местом установки в зависимости от конструктивных особенностей камеры и рекомендаций по ее монтажу. Очень часто камера крепится в днище под бампером, на “сабле” (выступ над номерным знаком на Лада Приора седан) или непосредственно врезается в бампер.
  2. 2. Снимается задний бампер Приоры. В обозначенных инструкцией по монтажу местах сверлятся отверстия под левый и правый датчик парковки и для камеры заднего вида (ее также можно установить и под бампером). При установке датчиков не забываем про маркер “UP” на их корпусе и рекомендуемый угол наклона.
  3. 3. Для прокладки электропроводки в левой части заднего фартука автомобиля под бамперов предусмотрено специальное отверстие, закрытое резиновой заглушкой.
  4. 4. Модуль управления, которым оснащена ваша камера заднего вида, можете закрепить в удобном вам месте в багажнике авто. Проводку прокладываете под обшивкой по потолку через резиновый уплотнитель подкладки, через стойки лобового, заднего стекла и через торпедо.
  5. 5. Схема электрических соединений выполняется согласно прилагаемой к камере инструкции. Обычно камера инициализируется вместе с фонарями заднего хода, потому питание модуля и камеры выполняется от них.
  6. 6. Стандартное мультимедиа устройство Лада Приора седан потребует также наличие дополнительной программы CAM ON OFF, устанавливаемой через USB

Регистратор под зеркало

Рейтинг гибридов радар детектор видеорегистратор, Регистратор сенсорный зеркало заднего вида, Видеорегистратор Junsun купить в Старом Осколе, Зеркало видеорегистратор navitel, Купить зеркало регистратор ахпер универсал в ульяновске

Принцип действия

Видеорегистратор Junsun A900 Plus является накладкой на зеркало заднего вида. Это младший брат модели Junsun К759 Plus. Его отличительной особенностью является большой экран, диагональ которого составляет 10 дюймов, а так же современный дизайн и привлекательная внешность. Компания Junsun объединила эти два автогаджета в единое сигнатурное комбо-устройство. Видеорегистратор Junsun – это многофункциональное устройство, совмещающее в себе функции камеры, радар-детектора и GPS информатора.

Состав

Зеркало видеорегистратор navitel

Купить зеркало регистратор ахпер универсал в ульяновске

Видеорегистратор радар детектор dexp rd visor

Видеорегистратор зеркало орбита had 68

Видеорегистраторы зеркало — широкий ассортимент в интернет-магазине DNS. На страницах товаров вы можете ознакомиться с подробными техническими характеристиками, отзывами владельцев, и условиями гарантии. Зеркало видеорегистратор. Продажа, поиск, поставщики и магазины, цены в Москве. Лучшее зеркало видеорегистратор. Продажа, поиск, поставщики и магазины, цены в Москве. Зеркало видеорегистратор. Регистратор автомобильный. Объявления по запросу видеорегистратор зеркало в Москве. 434. Зеркало-видеорегистратор. 2 000. Площадь революции, 400 м. 13 часов назад. В избранное. Видеорегистратор навигатор зеркало XPX ZX857. 5 150. Качество съёмки в HD либо Full HD формате с разрешением не менее 1280х720p или 1920х1080p, со скоростью съемки от 30 кадров в секунду, еще лучше 60 кадров. Большинство недорогих видеорегистраторов используют программную интерполяцию для увеличения числа пикселей (Интерполяция – это программное. Видеорегистратор Эра Автомобильный видеорегистратор Двойной Len зеркало заднего вида Авто dashcam Recorder Регистратор в автомоб. Выбрать и купить видеорегистратор в зеркале на андроиде с камерой заднего вида в интернет магазине ТопРадар Москва с доставкой по Всей России. Где купить видеорегистратор в зеркале заднего вида по лучшей цене? E-katalog.ru — поможет подобрать Более 1000 магазинов каталог и характеристики. Из-за моего негативного отношения к посторонним предметам на лобовом стекле и торпедо, я до сих пор ездил без видеорегистратора. Видеорегистраторы в зеркале заднего вида купить по цене со скидкой в интернет-магазине Eldorado.ru. Рассрочка 0-0-24, ЭльдоSALE и кэшбэк за покупку. На BLIZKO вы можете найти Видеорегистратор зеркало в Москве, посмотреть стоимость, сравнить цены и выбрать лучшее предложение.

Результаты испытаний

Учитывая, что Junsun является представителем китайской промышленности, дешевле всего будет приобрести продукцию этой фирмы в стране производителя. Для этого достаточно зайти на площадку онлайн-гипермаркета и сделать заказ. После оплаты регистратор придет в течение месяца. Это будет самый выгодный вариант. Но, если немного переплатить, можно заказать устройство и на российском складе. В этом случае посылку можно ждать уже через неделю. В зависимости от магазина, разница в стоимости может достигать нескольких тысяч рублей. UNSUN A880 Plus – это отличный выбор для тех, кто хочет приобрести многофункциональный регистратор. Это устройство имеет большую диагональ дисплея. Дополнительная камера заднего вида и мощный процессор дополняют и расширяют возможности модели A880.

Мнение специалиста

На стоимость влияет и комплектация, которая в обычном варианте Junsun A760 включает несколько шнуров для подключения к компьютеру и прикуривателю, а также держатель. Все это упаковано в фирменную коробку. Внешнюю карту можно заказать в качестве дополнения к стандартной комплектации. Junsun A760 поддерживает внешние карты памяти до 32 Гб. Для того чтобы видеозапись была на нормальном уровне, а файлы открывались без проблем, производитель рекомендует использовать карточки десятого класса.

Отзыв владельца Лада Приора хэтчбек — электроника. Очень долго выбирал регистратор и решив не ляпать на лобовуху бесконечное множество всячины решил установить салонное зеркало с встроенным монитором и видеорегистратором AVIS AVS0455DVR, также была з. Установить зеркало-регистратор самостоятельно сможет любой автолюбитель. Если прибор имеет только одну камеру, то его достаточно при помощи имеющихся креплений установить на место штатного зеркала заднего вида и подключить питание. Некоторые модели могут фиксироваться сверху. Подключение антирадара, видеорегистратора, навигатора в Приору — фотоотчет, как подключить аксессуары в ВАЗ 2170 своими руками. Установка дополнительного оборудования в салоне автомобиля не так сложна, как его подключение. Многим не нравится штатная предложенная схема, когда провод тянется через. Статья для тех, кто планирует самостоятельно снять и установить внутреннее зеркало заднего вида на автомобиле ЛАДА Приора. Для выполнения работ по снятию зеркала вам потребуется крестообразная и плоская отвертка. После того как установили Root Explorer. Сейчас перезагружаем наше зеркало с видеорегистратором и камерой заднего вида, чтобы сделанные изменения вступили в силу. А на этом, друзья мои, статья про зеркало с видеорегистратором и камерой заднего вида подошла к концу. Если остались вопросы, как всегда. Как установить принтера hp laserjet 1010 на windows 7. Если вам не сложно — оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Как установить зеркало с камерой заднего вида на приору. В настоящее время автомобильный регистратор стал необходимостью. А использование зеркала заднего вида с видеорегистратором исключает такую проблему, так как регистратор не заметен и не привлечет внимание. Правильная установка видеорегистратора-зеркала в автомобиль с камерой заднего вида с помощью универсального. Рассмотрим, как правильно установить видеорегистратор. Обычно крепление регистратора начинается с поиска места расположения. Его оптимальней всего прикрепить в верхней части. У меня на Колеосе подобный регистратор запитан от датчика дождя. Задняя камера — от фонаря. Вроде запитываются от плафона салонного света, но это актуально к регистратору. Камера заднего вида к фонарю заднего хода Как-то так. Кстати, с каждым регистратором это делается индивидуально, так как угол. Где установить видеорегистратор. Тогда есть возможность прицепить его на любую часть, но наиболее подходящее место находится возле зеркала заднего вида, то есть по центру; Лучшие места для установки видеорегисстратора. Владелец задумывается, как использовать регистратор в автомобиле без. Где установить видеорегистратор. Ещё один важный момент — местоположение. Сколько стоит моторчик дворников на приору. Шаровые опоры какие лучше производители. РубрикаАвтоваз. Как установить и подключить камеру заднего вида на Приору 2 Люкс хэтчбек. Они позволяют парковаться или двигаться задним ходом без помощи зеркал. В связи с тем что для Лады Приора штатного видеоустройства нет, то водитель выбирает подходящее изделие исходя из стоимости и типа крепления. Чаще всего.

Назначение

Компания Junsun объединила эти два автогаджета в единое сигнатурное комбо-устройство. Видеорегистратор Junsun – это многофункциональное устройство, совмещающее в себе функции камеры, радар-детектора и GPS информатора.

Как заказать?

Заполните форму для консультации и заказа Регистратор под зеркало. Оператор уточнит у вас все детали и мы отправим ваш заказ. Через 1-10 дней вы получите посылку и оплатите её при получении.

Регистратор под зеркало. Видеорегистратор радар детектор dexp rd visor. Отзывы, инструкция по применению, состав и свойства.

Купить-Регистратор под зеркало можно в таких странах как:

Россия, Беларусь, Казахстан, Киргизия, Молдова, Узбекистан, Украина Армения

Отзывы покупателей:

Видеорегистратор Junsun A900 Plus является накладкой на зеркало заднего вида. Это младший брат модели Junsun К759 Plus. Его отличительной особенностью является большой экран, диагональ которого составляет 10 дюймов, а так же современный дизайн и привлекательная внешность.

Смею согласится с автором поста, данный видеорегистратор и вправду радует качеством и удобством использования, так как лишнего места в машине не занимает, а качество съемки на высоте.

UNSUN A880 Plus – это отличный выбор для тех, кто хочет приобрести многофункциональный регистратор. Это устройство имеет большую диагональ дисплея. Дополнительная камера заднего вида и мощный процессор дополняют и расширяют возможности модели A880.

Как установить и подключить камеру заднего вида на Приору 2 Люкс хэтчбек

Этот товар выбрали 26 покупателей

  • Описание
  • Доставка и оплата
  • Отзывы (4)

ММС на андроид с семидюймовым экраном подойдет на любой автомобиль, позволяющий поставить 2 din магнитолу. Для установки на автомобили Веста, Х Рей, Приора и Калина 2 потребуется специальная переходная рамка для магнитолы.

Характеристики:

  • Сенсорный монитор 7″;
  • Дополнительные кнопки управления в левой части панели;
  • ОС Android 8.0.;
  • Radio AM/FM;
  • Bluetooth (телефонные звонки, считывание телефонной книги, проигрывание музыки);
  • WiFi internet (подключение к интернету через связь WiFi, возможность установки/скачивания, просмотра/проигрывания видео роликов или музыкальных роликов/файлов, игры, а также других приложений доступных с интернета во встроенную память, а также просмотр доступных интернет сайтов через браузеры);
  • Подключение камеры заднего вида;
  • USB порт — 3 шт;
  • GPS приёмник + GPS антенна (возможность подключения различных навигационных систем или карт);
  • AV входы/выходы (подключение дополнительных мониторов);
  • AUX вход;
  • Выходная мощность усилителя 50Wx4.
Процессор:
  • Архитектура — ARM Cortex-A7;
  • Тип — 32-bit;
  • Модель — Allwinner A33;
  • Ядер — 4;
  • Частота — 480-1200Mhz.
Память:
  • ОЗУ — 2 GB.
  • Внутренняя память — 16 GB.
Дисплей:
  • Графический GPU — Mali 400 MP2;
  • Поставщик — ARM;
  • Версия GPU — OpenGL ES 2.0;
  • Разрешение дисплея — 800 х 480;
  • Плотность пикселей — 160 dpi;
  • Мультитач.

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Камера заднего вида на Лада Гранта

Камера заднего вида на Лада Гранта штатно не устанавливается, но производитель сделал процедуру установки этой опции максимально удобной, простой и дешевой.

Существует мнение, что камера заднего вида необходима исключительно новичкам, которые еще не умеют нормально парковаться задним ходом. На самом деле даже опытные водители допускают столкновения при движении задним ходом, просто потому, что сзади есть зоны, не видные ни через одно зеркало автомобиля.

Сегодня поставить камеру заднего вида достаточно просто, а цена на оборудование и сам монтаж вас приятно удивят. Тем более, что на работах можно сэкономить, установив камеру самостоятельно.

Теория

На автомобилях Лада используются одинаковые штатные мультимедийные системы. Если в вашем автомобиле Гранта, Приора или Калина есть такая ММС, то вам в любом случае подойдет инструкция, расположенная ниже.

Если у вас нет штатной ММС или вместо нее стоит любая другая, но с цветным дисплеем, то отличаться инструкция будет только в схеме подключения информационного кабеля к ней. Кстати, в видео как раз разбирается момент с нестандартной ММС.

Установка камеры заднего вида

В первую очередь собираем все необходимые комплектующие:

  • Камера заднего вида (Китайские магазины предлагают широкий ассортимент, стоимостью от 500 рублей и выше);
  • Разъем mini ISO (с синей колодкой и тюльпаном);
  • Несколько метров провода.

Далее необходимо выбрать место установки камеру. Многое будет зависеть от того, какое крепление будет у самой камеры, но на Гранте чаще всего камера устанавливается в бампере (сверху от номерного знака), если это седан старого образца или в «саблю» (также над номерным знаком), если это лифтбек, универсал, хэтчбек или седан 2018 года. Во все случаях схема крепления идентична.

Рассмотрим установку камеры в накладку над номерным знаком (саблю), так как в этом случае камера находится достаточно высоко, она меньше пачкается, дает лучший обзор, а процесс монтажа максимально прост, ведь не надо снимать задний бампер.

1) Снимаем обшивку багажника;

2) Снимаем «саблю», она держится на 6 винтах М8;


3) Отмечаем наиболее удачное место для камеры и просверливаем отверстие;

4) Устанавливаем камеру на место и фиксируем контровочной гайкой;


5) Кабель от камеры до ММС прокладываем сначала через штатную гофру двери багажника (лишний провод туда помещается с большим трудом), а затем ведем по салону.

Тут возможны варианты, так как кабель можно провести по полу или над дверьми. В первом случае его можно провести мимо панели приборов, во втором случае через правую переднюю стойку.
В итоге провода должны доходить до тыльной стороны мультимедийной системы. Но перед подключением, вам надо будет демонтировать облицовку, а затем и саму ММС, чтобы максимально облегчить подключение кабеля.

Подключение камеры заднего вида

Для автомобилей Гранта, Калина и Приора схема подключения камеры заднего вида такая:

Пояснение. В багажнике:

  • Черный провод к массе;
  • Красный провод подсоединяем к +12В фонаря заднего хода зеленого цвета.

К магнитоле у нас подключается разъем miniISO, но на него необходимо предварительно вывести наш «тюльпан»:

  • Масса (внешний контакт тюльпана) разъема к контакту 16;
  • Плюс (внутренний контакт) разъема к контакту 19.

Если у вас автомобиль был куплен со штатной ММС, то никаких дополнительных действий на этом этапе не потребуется. А вот тем, кто самостоятельно доукмоплектовывал свой автомобиль мультимедийной системой (ее нет в комплектациях «Стандарт» и «Норма»), необходимо дополнительно подвести +12В с заднего хода к контакту №1 разъема А1 магнитолы.

Настройка ММС Лада под камеру заднего вида

Штатной ММС дополнительная прошивка под камеру заднего хода не требуется. Достаточно активировать эту функцию с помощью специальной программы CAM on/off.

1) Записываем программу на флешку с помощью компьютера и подсоединяем ее к ММС;
2) На экране магнитолы удерживаем кнопку «Настройки», после чего нажимаем «Выход» и «Рабочий стол». После этого вы попадаете на рабочий стол операционной системы WinCE;
3) Заходим в папку «Мое устройство», далее «USB disk» и переходим в папку с программой;
4) Запускаем файл программы CamOnOff, разрешаем использовать камеру, нажав на соответствующую кнопку;
5) Закрываем программу и рабочий стол;

Более подробно о процесс в видео:

6) Включаем заднюю передачу и проверяем работу камеры заднего вида.

Видео

Еще один вариант установки камеры заднего вида в бампер Лада Гранта, с прокладкой проводов по полу и через панель приборов:

Статья оказалась полезной и интересной для вас? Обязательно поделитесь ее в социальных сетях и вступайте в наши группы, чтобы получать еще больше информации первыми.

Другие полезные статьи по Гранте уже есть на нашем сайте в специальном разделе.

В статье использованы фото бортжурнала «Лада Гранта Лифтбек Белое Облако».

Читать еще:  Лучшее трансмиссионное масло в раздатку Нива Шевроле: рекомендации производителя какое залить
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
